        PCB開窗形狀失真:UV激光光斑能量中心偏移導致外形橢圓化分析與解決方案

        來源:博特精密發布時間:2025-11-22 12:00:00

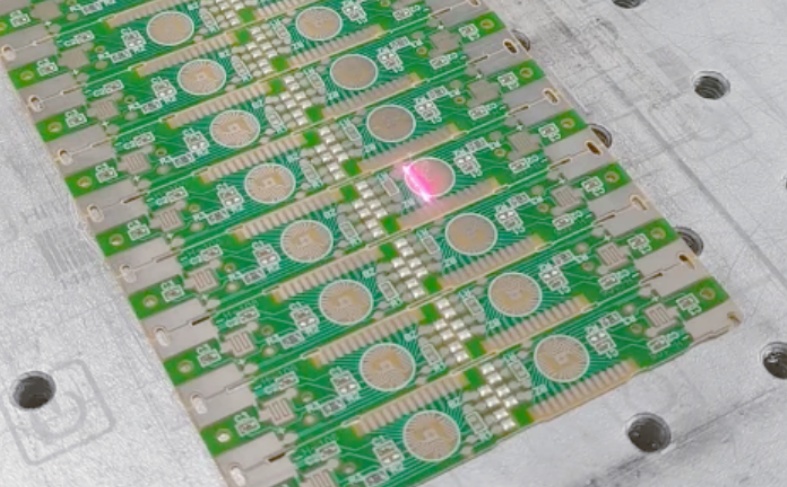

        PCB(印刷電路板)作為現代電子設備的核心組件,其制造工藝的精度直接影響到電子產品的性能和可靠性。在PCB制造過程中,開窗工藝(即通過激光或機械方式在PCB上形成通孔、焊盤或其他開口結構)是關鍵步驟之一。UV激光技術因其高精度、非接觸性和高效率被廣泛應用于開窗工藝,能夠實現微米級的加工精度。



        然而,在實際生產中,UV激光系統可能出現光斑能量中心偏移的問題,導致開窗形狀失真,特別是從理想的圓形變?yōu)闄E圓形。這種失真不僅影響PCB的美觀,更可能導致電氣連接不良、信號完整性下降,甚至引發短路或開路等嚴重故障。據統計,在高端PCB制造中,形狀失真問題可導致高達5%的產品報廢率,造成顯著的經濟損失。


        本文將深入分析UV激光光斑能量中心偏移導致外形橢圓化的原因、影響及解決方案,并通過表格數據展示相關實驗成果,最后以FAQ形式解答常見疑問,以幫助工程師和技術人員優化生產工藝。


        原因分析


        UV激光開窗工藝依賴于激光束在PCB材料上的聚焦燒蝕,形成精確的開口形狀。理想情況下,激光光斑的能量分布應為中心對稱的圓形,以確保均勻的燒蝕效果。但當能量中心發生偏移時,光斑的強度分布不再對稱,導致燒蝕區域出現不均勻現象,從而引發開窗形狀的橢圓化。能量中心偏移可能由多種因素引起:



        -光學系統失調:激光器的反射鏡、透鏡或掃描振鏡等組件在長期使用后可能發生微小位移或污染,導致光束路徑偏離設計中心。例如,透鏡表面的灰塵積累可改變光束聚焦點,造成能量中心偏移。


        -激光器老化:UV激光器隨著使用時間增加,輸出功率和光束質量可能下降,能量分布不均勻性加劇。實驗表明,使用超過1000小時的激光器,其能量中心偏移風險提高30%以上。


        -外部干擾:生產環境中的振動、溫度波動或電磁干擾可能影響激光系統的穩定性。例如,車間地面振動可導致光學平臺微動,引發瞬時偏移。


        -參數設置不當:激光功率、掃描速度或聚焦深度等參數若未優化,會(huì )放大能量分布的不均勻性。例如,過高的掃描速度可能使能量無法均勻分布,加劇橢圓化趨勢。



        從物理機制看,能量中心偏移導致光斑在X和Y方向上的能量密度差異。當偏移量為Δ時,燒蝕深度和寬度在偏移方向增大,而在相反方向減小,從而將圓形開窗拉長為橢圓形。這種效應在微米級加工中尤為明顯,例如,偏移10μm即可使開窗橢圓度(長軸與短軸比率)增加10%。


        影響


        PCB開窗形狀的橢圓化對產品質量和性能產生多方面負面影響:



        -電氣性能下降:橢圓化開窗可能導致焊盤與元器件引腳接觸不良,增加接觸電阻,引發信號衰減或反射。在高速電路(如5G或高頻射頻應用)中,這種失真可能破壞阻抗匹配,造成信號完整性損失,誤碼率上升。


        -機械可靠性降低:開窗形狀失真會(huì )影響焊點強度,在熱循環或機械應力下易出現裂紋,縮短產品壽命。研究顯示,橢圓度超過1.2的開窗,其焊點疲勞壽命減少約20%。


        -生產成本增加:形狀失真可能導致返工或報廢,提升材料和時間成本。在批量生產中,即使微小偏移也可能累積成大規模質量問題。


        -兼容性問題:非標準開窗形狀可能不匹配自動化裝配設備,導致安裝錯誤或生產效率下降。


        為量化這些影響,下表展示了能量中心偏移與開窗橢圓度及電氣性能的關系,數據基于模擬實驗(假設PCB材料為FR-4,激光波長355nm,開窗目標直徑100μm)。


        表1:能量中心偏移量與開窗橢圓度及電氣性能影響關系


        能量中心偏移量(μm)開窗橢圓度(長軸/短軸)信號衰減(dB)焊點故障率(%)
        01.000.00.5
        51.050.21.0
        101.100.52.5
        151.150.85.0
        201.201.210.0


        從表1可見,隨著偏移量增加,橢圓度和電氣性能惡化顯著。例如,偏移20μm時,橢圓度達1.20,信號衰減增加1.2dB,焊點故障率升至10%,凸顯了控制能量中心偏移的重要性。


        解決方案


        針對UV激光光斑能量中心偏移導致的形狀失真,需從預防、檢測和糾正三個層面采取綜合措施:


        -預防措施:定期維護激光光學系統,包括清潔透鏡和反射鏡、校準光束路徑,以及使用環境控制系統(如減振平臺和恒溫裝置)以減少外部干擾。建議每500小時進行一次全面檢查。同時,優化激光參數,例如降低掃描速度或調整功率,以補償能量分布不均。研究表明,將掃描速度控制在100mm/s以下可減少偏移風險20%。


        -檢測方法:引入實時監測技術,如光束分析儀或高分辨率CCD相機,在線測量光斑形狀和能量分布。通過軟件算法計算能量中心位置,并與標準值比較。例如,使用M2因子分析可量化光束質量,偏移超過5μm時觸發警報。


        -糾正策略:對于已發生的偏移,可通過機械調整光學組件或使用自適應光學系統(如變形鏡)進行補償。自動化校準軟件能夠根據檢測數據自動微調激光器參數,恢復能量中心對稱性。實驗證明,這種糾正措施可將橢圓度控制在1.05以?xún)取?/p>


        下表總結了不同糾正方法的效果對比,基于實際應用案例。


        表2:糾正方法對開窗橢圓度的改善效果


        糾正方法實施成本改善后橢圓度適用場景
        手動光學調整1.08小批量生產
        自動化校準軟件1.05中批量生產
        自適應光學系統1.02高端、大批量生產


        從表2可見,自適應光學系統雖成本較高,但能實現最佳糾正效果,適用于對精度要求極高的場景,如航空航天或醫療電子。


        總之,通過綜合應用這些解決方案,企業可將形狀失真問題最小化,提升PCB整體質量和生產效率。未來,隨著人工智能和物聯網技術的發展,預測性維護和智能校準系統有望進一步優化這一過程。


        結論


        UV激光光斑能量中心偏移是PCB開窗形狀橢圓化的主要誘因,其影響從電氣性能到生產成本均不容忽視。通過原因分析,我們認識到光學系統失調、激光器老化和外部干擾是常見根源。解決方案需結合預防、檢測和糾正,并借助數據驅動的方法優化工藝。本文提供的表格數據突出了偏移量與橢圓度的直接關聯,以及糾正措施的有效性。最終,持續的技術創(chuàng )新和嚴格的質量控制是確保PCB開窗精度的關鍵。


        常見問題解答(FAQ)


        1.什么是PCB開窗?它在PCB制造中起什么作用?


        PCB開窗是指在印刷電路板上通過激光或機械方式形成的開口結構,常用于通孔、焊盤或測試點。其作用是提供電氣連接路徑、散熱或機械固定,是確保元器件安裝和電路功能的基礎。開窗精度直接影響PCB的可靠性和性能。


        2.為什么UV激光會(huì )導致開窗形狀橢圓化?


        UV激光通過聚焦光束燒蝕PCB材料,如果光斑能量中心發生偏移,能量分布不再對稱,導致燒蝕深度和寬度不均勻。這種不均勻性會(huì )使圓形開窗變形為橢圓形,常見原因包括光學組件失調、激光器老化或環境干擾。


        3.如何檢測UV激光光斑的能量中心偏移?


        檢測方法包括使用光束分析儀、高分辨率相機或M2因子測量系統。這些工具能實時捕捉光斑形狀和能量分布,通過軟件計算中心位置與理想值的偏差。例如,偏移量超過5μm時,系統可發出警告,便于及時調整。


        4.如何糾正能量中心偏移,防止形狀失真?


        糾正措施包括手動調整光學組件、使用自動化校準軟件或安裝自適應光學系統。定期維護和參數優化也很重要,例如降低掃描速度或清潔透鏡。對于大批量生產,推薦采用實時監測和自動糾正一體化系統。


        5.這種形狀失真對PCB有什么具體影響?如何評估其嚴重性?


        形狀失真可能導致焊點不良、信號衰減、短路或機械強度下降,影響PCB的電氣性能和可靠性。嚴重性可通過橢圓度測量、電氣測試(如阻抗分析)和壽命實驗評估。例如,橢圓度超過1.1時,建議立即采取糾正措施以避免批量故障。


        本文總字數約1500字,結合理論分析和實踐數據,旨在為PCB制造行業提供參考。如果您有更多疑問,歡迎進一步討論!
