紫外激光打標機在硅片晶圓上激光打碼工藝
來源:博特精密發布時間:2026-05-21 03:43:37
紫外激光打標機在硅片晶圓上激光打碼工藝
一、工藝概述
為實現半導體晶圓生產溯源管控,需在表面刻印二維碼、ID、批次碼等微碼。355nm紫外激光打標機采用冷加工方式,無熱損傷、不破壞硅片晶格,適配拋光、鍍膜、超薄各類晶圓,是半導體行業主流打碼設備。

二、工作原理
紫外短波長激光經振鏡聚焦,依靠光化學消融打斷材料分子鍵,表層硅材料氣化剝離形成微細蝕刻標識。加工無高溫熔融,熱影響極小,不改變晶圓電學性能。
三、核心加工優勢
? 冷加工無損傷:熱影響區1-5μm,無發黑、裂紋、形變,適配脆性薄晶圓。
? 超高精度:光斑最小0.01mm,可刻印微米級微碼,不占用芯片有效區域。
? 非接觸加工:無物理擠壓劃傷,保護鍍膜及氧化層。
? 標識永久:耐酸洗、高溫退火等后工序,長期清晰可掃。
? 自動化適配:搭配CCD視覺+真空吸附,適配無塵車間量產。

四、常用應用場景
晶圓類型 | 打碼內容 | 打碼位置 |
集成電路晶圓 | ID、追溯二維碼、批次號 | 劃片槽、邊緣空白區 |
光伏硅片 | 溯源編碼、參數碼 | 邊角非發電區域 |
超薄/鍍膜晶圓 | SN序列號、質檢碼 | 工藝留白區 |
五、核心工藝參數(通用)
? 激光波長:355nm紫外激光器
? 適用功率:5-15W(常規晶圓優選8W)
? 刻印深度:2-10μm(可控微調)
? 重復精度:±0.002mm
? 環境要求:恒溫22-26℃,無塵恒濕
六、標準工藝流程
晶圓除塵清潔→編碼編程排版→CCD視覺自動對位→紫外激光冷刻→在線掃碼質檢→真空自動下料收納。
七、常見問題與解決辦法
? 碼體毛刺模糊:校準焦距、降低打標速度。
? 表面發黑:降低單脈沖功率,采用多次淺刻。
? 打標偏移:重新標定視覺系統,加固減震工作臺。
? 薄硅片變形:勻光模式,分散激光能量。

八、博特精密專項設備說明

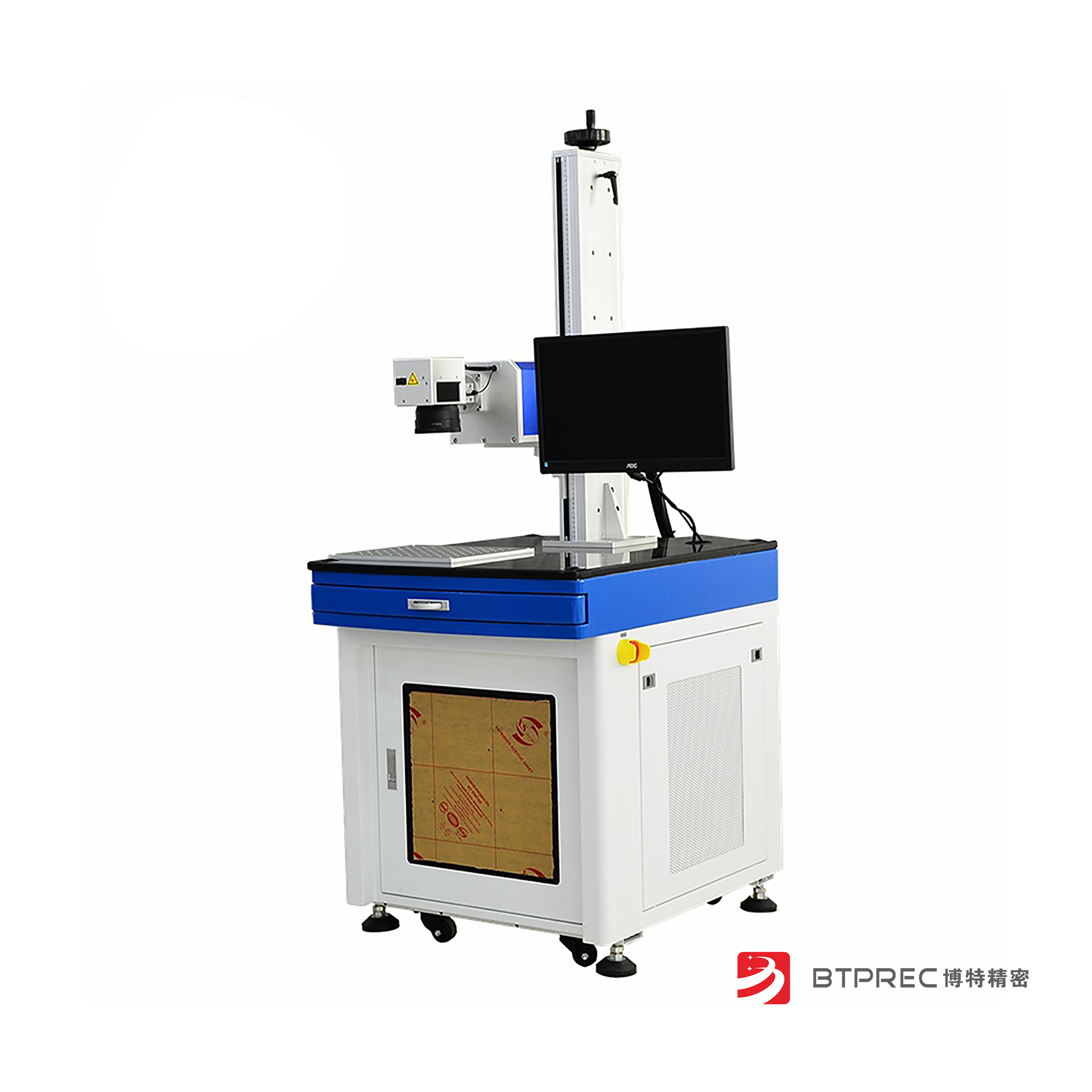

博特精密專注半導體專用紫外激光打標設備研發,針對晶圓打碼痛點優化光路與視覺算法。設備適配6-12英寸全規格晶圓,熱影響可控、無晶格損傷;集成真空吸附、自動除塵、在線檢測,適配無塵車間量產,可為半導體、光伏行業提供定制化晶圓打碼成套解決方案。
九、總結
紫外激光打碼是目前晶圓標識最優工藝,精度高、無損傷、耐制程,適配半導體高端制造。博特精密專用晶圓打標設備穩定性強、良率高,廣泛應用于各類硅片晶圓追溯打碼場景。
