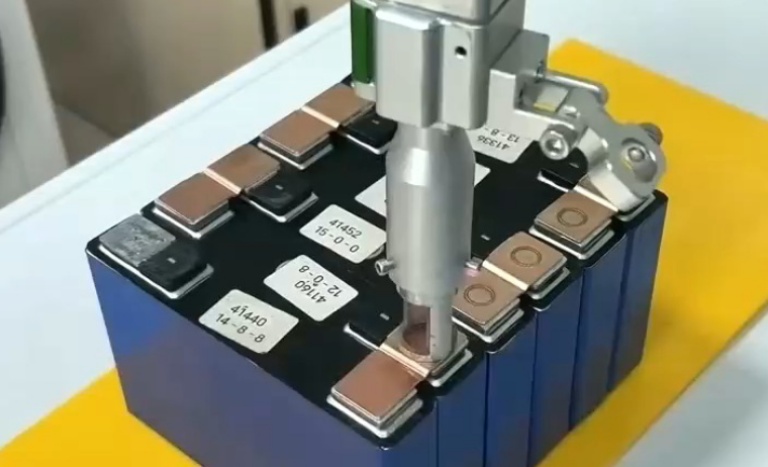

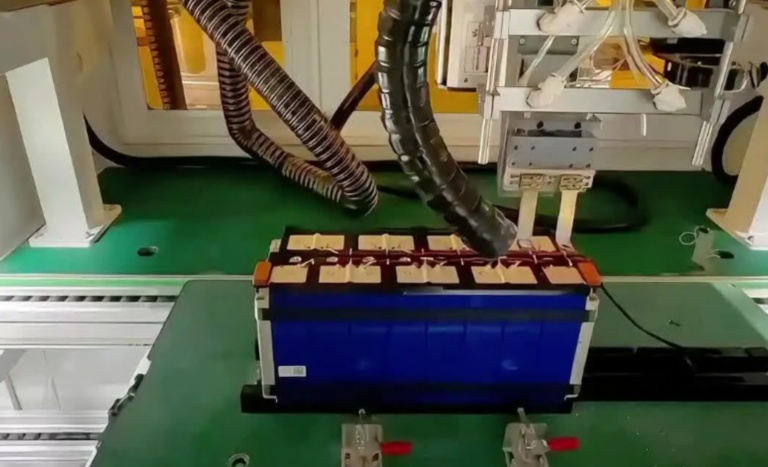

在動(dòng)力電池制造過(guò)程中，雙層板焊接工位是關(guān)鍵的環(huán)節之一，主要用于連接電池模塊中的雙層金屬板，以確保電流傳導和結構穩定性。然而，焊接過(guò)程中容易出現“燒邊”現象，即焊接邊緣因過(guò)熱而出現熔化、變形或氧化，導致焊縫質(zhì)量下降、電池性能受損，甚至引發(fā)安全隱患。燒邊問(wèn)題不僅影響產(chǎn)品合格率，還增加了生產(chǎn)成本和維護負擔。據統計，在動(dòng)力電池生產(chǎn)線(xiàn)中，焊接缺陷約占總缺陷的20%-30%，其中燒邊是常見(jiàn)問(wèn)題之一。

本文將深入分析動(dòng)力電池雙層板焊接工位容易燒邊的原因，并提出系統性解決方案，旨在幫助制造企業(yè)優(yōu)化工藝、提升效率。同時(shí)，文末附有5個(gè)FAQ問(wèn)答，以解答常見(jiàn)疑問(wèn)。

問(wèn)題分析：為什么動(dòng)力電池雙層板焊接工位容易燒邊？

燒邊現象通常表現為焊接邊緣的過(guò)度熔化、碳化或氧化，主要原因可歸結為焊接參數不當、材料特性、設備因素和操作環(huán)境等方面。具體分析如下：

1.焊接參數不匹配：動(dòng)力電池雙層板通常采用鋁合金或不銹鋼材料，這些材料導熱性高、熔點(diǎn)較低，如果焊接電流、電壓或速度設置不當，容易導致熱量集中。例如，電流過(guò)高會(huì )使電弧能量過(guò)大，瞬間熔化邊緣；焊接速度過(guò)慢則延長(cháng)熱輸入時(shí)間，加劇邊緣過(guò)熱。此外，脈沖焊接參數未優(yōu)化時(shí)，容易產(chǎn)生不穩定電弧，引發(fā)局部燒損。

2.材料特性與結構設計：雙層板結構在焊接時(shí)，由于兩層板材的厚度、成分或表面狀態(tài)不均，熱量分布可能失衡。例如，薄板邊緣更容易吸收過(guò)多熱量，而厚板部分散熱慢，導致燒邊。同時(shí)，材料表面的氧化膜或污染物（如油污）會(huì )增加電阻，引起電弧漂移，進(jìn)一步加劇邊緣燒損。

3.設備與工裝問(wèn)題：焊接設備老化或精度不足，如焊槍對中偏差、送絲不穩定，會(huì )導致電弧聚焦不準，燒蝕邊緣。工裝夾具設計不合理，未能有效散熱或固定板材，也會(huì )造成焊接過(guò)程中板材移位，熱量集中到邊緣區域。此外，保護氣體（如氬氣）流量不足或純度低，無(wú)法有效隔絕氧氣，導致邊緣氧化。

4.操作與環(huán)境因素：操作人員技能不足或未按標準流程作業(yè)，例如焊槍角度不當、焊接路徑不優(yōu)化，會(huì )直接引發(fā)燒邊。環(huán)境因素如車(chē)間溫度高、濕度大，可能影響電弧穩定性，增加燒邊風(fēng)險。

燒邊不僅影響焊縫外觀(guān)，還可能降低電池的導電性和機械強度，長(cháng)期使用中易引發(fā)熱失控或短路。因此，解決這一問(wèn)題需從多維度入手。

解決方案：如何有效預防和修復燒邊問(wèn)題？

針對燒邊問(wèn)題，制造企業(yè)應采取綜合措施，包括優(yōu)化焊接參數、改進(jìn)材料與設計、升級設備工裝、加強人員培訓等。以下是具體解決方案：

1.優(yōu)化焊接參數：

-調整電流、電壓和速度：通過(guò)實(shí)驗和模擬，確定最佳參數組合。例如，對于鋁合金雙層板，建議采用較低電流（如80-150A）和較高焊接速度（如0.5-1.2m/min），以減少熱輸入。使用脈沖焊接技術(shù)，可控制熱輸入峰值，避免邊緣過(guò)熱。

-控制熱輸入與冷卻：引入間歇焊接或后熱處理，例如在焊接后使用風(fēng)冷或水冷裝置快速降溫，防止熱量累積。同時(shí)，優(yōu)化焊接波形，如采用斜坡控制，逐步增加電流，減少沖擊。

-實(shí)時(shí)監控與反饋：安裝傳感器和視覺(jué)系統，實(shí)時(shí)監測焊縫溫度、電弧狀態(tài)，并通過(guò)PLC（可編程邏輯控制器）自動(dòng)調整參數。例如，使用紅外熱像儀檢測邊緣溫度，一旦超標即觸發(fā)報警。

2.改進(jìn)材料與結構設計：

-材料預處理：在焊接前，對雙層板進(jìn)行清潔和表面處理，去除氧化膜和污染物，例如使用化學(xué)清洗或機械打磨，以降低電阻和電弧不穩定風(fēng)險。

-結構優(yōu)化：設計板材時(shí)，增加邊緣倒角或坡口，分散熱量；采用導熱墊片或散熱層，幫助均勻散熱。對于異種材料焊接，可添加過(guò)渡層，減少熱應力。

-選用合適焊材：選擇與基材匹配的焊絲，例如對于鋁合金，使用4043或5356焊絲，其熔化特性可減少燒邊。

3.升級設備與工裝：

-高精度焊接設備：投資自動(dòng)化焊接系統，如機器人焊槍?zhuān)_保對中精度和穩定送絲。定期維護設備，檢查電纜、噴嘴和接地情況。

-優(yōu)化工裝夾具：使用銅質(zhì)或水冷夾具，增強散熱；設計可調夾具，適應不同板厚，防止移位。同時(shí)，確保保護氣體系統穩定，流量控制在10-20L/min，并使用高純度氣體。

-引入智能檢測：集成AI視覺(jué)檢測系統，在焊接后自動(dòng)掃描焊縫，識別燒邊缺陷，并標記返工。

4.加強人員培訓與流程管理：

-操作培訓：對焊接工進(jìn)行定期培訓，涵蓋參數設置、焊槍操作和故障處理。推行標準化作業(yè)程序（SOP），減少人為誤差。

-環(huán)境控制：保持車(chē)間恒溫恒濕（如溫度20-25°C，濕度<60%），并安裝排風(fēng)系統，減少粉塵干擾。

-預防性維護：建立設備保養計劃，每周檢查焊接參數和工裝狀態(tài)，記錄燒邊事件，用于持續改進(jìn)。

通過(guò)上述措施，企業(yè)可顯著(zhù)降低燒邊發(fā)生率，提升焊接合格率至95%以上。同時(shí)，這些方案符合ISO3834和IEC62619等電池制造標準，有助于確保產(chǎn)品安全和可靠性。

FAQ問(wèn)答

1.什么是燒邊？為什么在動(dòng)力電池雙層板焊接中特別常見(jiàn)？

燒邊是指焊接過(guò)程中，板材邊緣因過(guò)熱而熔化、氧化或變形的缺陷。在動(dòng)力電池雙層板焊接中，由于材料多為薄壁鋁合金或不銹鋼，導熱快、熔點(diǎn)低，加上雙層結構熱量分布不均，容易導致邊緣集中受熱。此外，電池制造對焊縫質(zhì)量要求高，微小缺陷就可能影響整體性能，因此燒邊問(wèn)題尤為突出。

2.如何通過(guò)調整焊接參數來(lái)避免燒邊？

關(guān)鍵是通過(guò)試驗優(yōu)化電流、電壓和焊接速度。建議先降低電流（例如從200A降至150A），提高焊接速度以減少熱輸入；同時(shí)使用脈沖模式，控制電弧穩定性。具體參數需根據材料厚度和類(lèi)型定制，例如對于1mm厚鋁合金板，電流設為100-120A，電壓18-20V，速度0.8m/min。使用焊接模擬軟件可輔助參數選擇。

3.燒邊對動(dòng)力電池性能有哪些潛在影響？

燒邊可能導致焊縫強度下降、電阻增加，進(jìn)而影響電池的導電效率和熱管理。長(cháng)期使用中，燒邊區易形成熱點(diǎn)，引發(fā)局部過(guò)熱、容量衰減，甚至短路或熱失控風(fēng)險。此外，外觀(guān)缺陷可能降低產(chǎn)品可靠性，影響客戶(hù)信任度和合規性。

4.有沒(méi)有自動(dòng)檢測燒邊的方法？如何實(shí)施？

是的，自動(dòng)檢測方法包括機器視覺(jué)和紅外熱成像。例如，在焊接工位安裝高清相機，通過(guò)圖像處理算法識別邊緣變色或變形；或使用紅外傳感器實(shí)時(shí)監測溫度分布，設定閾值報警。實(shí)施時(shí)，需集成到生產(chǎn)線(xiàn)控制系統，并與焊接設備聯(lián)動(dòng)，實(shí)現實(shí)時(shí)調整和缺陷標記，提高檢測效率達90%以上。

5.長(cháng)期來(lái)看，如何從根本上解決燒邊問(wèn)題？

根本解決需從工藝創(chuàng )新和設備升級入手。例如，推廣激光焊接或超聲波焊接等低熱輸入技術(shù)，減少傳統電弧焊的熱影響；投資智能化生產(chǎn)線(xiàn)，實(shí)現參數自適應和預測性維護。同時(shí)，加強研發(fā)，開(kāi)發(fā)新型復合材料或涂層，提升耐熱性。定期進(jìn)行根本原因分析（RCA），結合數據驅動(dòng)優(yōu)化，可逐步消除燒邊根源。

結論

動(dòng)力電池雙層板焊接工位的燒邊問(wèn)題是一個(gè)多因素導致的挑戰，但通過(guò)系統性?xún)?yōu)化焊接參數、改進(jìn)材料設計、升級設備和加強管理，完全可以有效控制和預防。企業(yè)應注重數據分析和持續改進(jìn)，以提升產(chǎn)品質(zhì)量和生產(chǎn)效率。

隨著(zhù)電池技術(shù)發(fā)展，未來(lái)焊接工藝將更加智能化和綠色化，燒邊問(wèn)題有望進(jìn)一步減少。如果您有更多疑問(wèn)，歡迎咨詢(xún)專(zhuān)業(yè)焊接工程師或參考相關(guān)行業(yè)標準。
