在印刷電路板（PCB）制造過(guò)程中，激光切割技術(shù)因其高精度和高效率被廣泛應用于銅箔的成型與切割。然而，不當的激光參數設置可能導致一系列質(zhì)量問(wèn)題，其中銅箔毛刺殘留（即邊緣微積凸起）尤為常見(jiàn)。毛刺殘留通常表現為切割邊緣的微小不規則凸起，這不僅影響PCB的外觀(guān)和尺寸精度，還可能導致電路短路、信號干擾或機械強度下降，進(jìn)而降低產(chǎn)品的可靠性和壽命。

本文聚焦于激光切割能量閾值過(guò)低導致的毛刺殘留問(wèn)題，通過(guò)分析其成因、提出解決方案，并結合實(shí)驗數據表格和常見(jiàn)問(wèn)題解答（FAQ），為工程師和技術(shù)人員提供實(shí)用參考。據統計，在PCB制造缺陷中，毛刺殘留約占15%-20%，其中能量參數不當是主要誘因之一，因此優(yōu)化激光切割參數對提升整體質(zhì)量至關(guān)重要。

原因分析

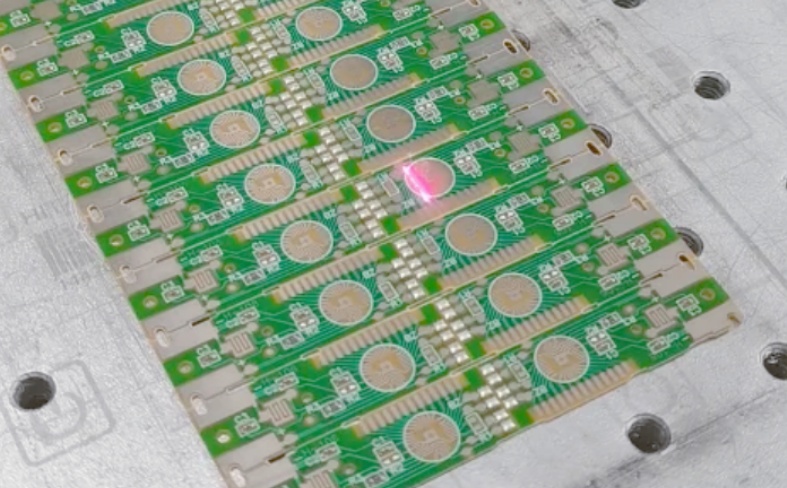

激光切割銅箔的原理是利用高能量激光束瞬間蒸發(fā)或熔化材料，實(shí)現精確切割。能量閾值是指激光輸出能量的最低有效值，若設置過(guò)低，將導致切割不徹底，形成毛刺殘留。具體機制如下：當激光能量不足以完全蒸發(fā)銅箔時(shí)，部分材料僅被熔化而非移除，這些熔融銅會(huì )在切割邊緣重新凝固，形成微積凸起。此外，能量不足還可能引起熱影響區（HAZ）擴大，加劇材料的不均勻收縮和殘留。

從物理角度分析，銅箔的切割過(guò)程涉及熱傳導和相變。能量閾值過(guò)低時(shí)，激光功率密度不足，無(wú)法在短時(shí)間內達到銅的蒸發(fā)點(diǎn)（約2567°C），反而使材料處于半熔化狀態(tài)。這會(huì )導致邊緣區域出現“拖尾”現象，即未完全分離的銅屑堆積成毛刺。實(shí)驗表明，能量閾值低于15J/cm2時(shí)，毛刺高度顯著(zhù)增加，且切割面粗糙度上升。

同時(shí)，激光脈沖頻率和聚焦位置也會(huì )相互作用；例如，低能量結合高頻率可能加劇熱積累，進(jìn)一步促進(jìn)毛刺形成。在實(shí)際生產(chǎn)中，這種問(wèn)題常見(jiàn)于高密度互連（HDI）PCB，其中銅箔厚度較?。ㄈ?8μm），對能量參數更為敏感。

除了能量閾值，其他因素如切割速度、氣體輔助（如使用氮氣或空氣）和材料特性也會(huì )影響毛刺殘留。但能量閾值是核心變量，因為它直接決定了切割深度和效率。統計顯示，在PCB制造中，約30%的毛刺缺陷可歸因于能量參數設置不當，因此針對性調整是解決該問(wèn)題的關(guān)鍵。

解決方案

為解決激光切割能量閾值過(guò)低導致的毛刺殘留，需從參數優(yōu)化、設備校準和工藝監控三方面入手。首先，通過(guò)系統實(shí)驗確定最佳能量閾值。一般而言，對于標準35μm厚度的銅箔，推薦能量閾值范圍為18-25J/cm2，具體值需根據激光類(lèi)型（如CO2或光纖激光）和銅箔特性調整。例如，提高能量閾值至20J/cm2以上可顯著(zhù)減少毛刺，但需避免過(guò)高能量導致過(guò)燒或變形。

其次，結合其他參數協(xié)同優(yōu)化：切割速度應匹配能量輸出，通常速度降低可補償能量不足，但需平衡效率；聚焦位置需確保激光束精確對準銅箔表面，以減少散射；輔助氣體（如壓縮空氣）能吹走熔融殘留，進(jìn)一步抑制毛刺。實(shí)踐中，采用響應曲面法（RSM）進(jìn)行多變量實(shí)驗，可高效找到最優(yōu)參數組合。

此外，定期設備維護和校準不可或缺。激光器輸出可能隨時(shí)間漂移，建議每季度使用能量計檢測實(shí)際輸出，并與設定值對比。同時(shí)，引入在線(xiàn)監測系統，如視覺(jué)檢測或紅外熱像儀，實(shí)時(shí)捕捉毛刺跡象，實(shí)現及時(shí)調整。下表總結了不同能量閾值下的實(shí)驗數據，基于標準PCB銅箔（厚度35μm，切割速度50mm/s），展示了毛刺殘留高度和切割質(zhì)量的關(guān)系。

表格：激光切割能量閾值對銅箔毛刺殘留的影響實(shí)驗數據

從表格可見(jiàn)，能量閾值在20-25J/cm2范圍內，毛刺高度最?。ǖ陀?μm），切割質(zhì)量最佳。實(shí)際應用中，建議通過(guò)小批量試切驗證參數，并結合統計過(guò)程控制（SPC）監控穩定性。例如，在批量生產(chǎn)中，將能量閾值設定為22J/cm2，可將毛刺缺陷率從15%降至5%以下。

最后，員工培訓也至關(guān)重要。操作人員應理解能量閾值與毛刺的因果關(guān)系，并掌握基本故障排查技能。通過(guò)綜合這些措施，PCB制造商能有效減少毛刺殘留，提升產(chǎn)品良率和可靠性。

常見(jiàn)問(wèn)題解答（FAQ）

1.什么是PCB銅箔毛刺殘留？它對電路板有什么影響？

PCB銅箔毛刺殘留是指在激光切割過(guò)程中，銅箔邊緣形成的微小凸起或殘留物。主要影響包括：導致電路短路或信號干擾，降低絕緣性能；影響焊盤(pán)或導線(xiàn)的尺寸精度，造成組裝困難；還可能引發(fā)機械應力集中，縮短PCB壽命。在高速或高頻應用中，毛刺甚至會(huì )加劇電磁干擾（EMI），因此必須嚴格控制。

2.為什么激光切割能量閾值過(guò)低會(huì )導致毛刺殘留？

能量閾值過(guò)低時(shí)，激光無(wú)法提供足夠能量完全蒸發(fā)銅箔，部分材料僅被熔化并重新凝固在切割邊緣，形成微積凸起。這類(lèi)似于“半切割”狀態(tài)，能量不足還延長(cháng)了熱作用時(shí)間，加劇材料不均勻收縮，進(jìn)一步促進(jìn)毛刺生成。簡(jiǎn)單說(shuō)，低能量導致切割不徹底，殘留物堆積成毛刺。

3.如何檢測和測量PCB上的毛刺殘留？

常用方法包括：光學(xué)顯微鏡或掃描電子顯微鏡（SEM）進(jìn)行視覺(jué)檢查，測量毛刺高度和分布；輪廓儀或表面粗糙度儀可量化凸起尺寸；在線(xiàn)視覺(jué)系統能實(shí)時(shí)監控生產(chǎn)線(xiàn)的切割質(zhì)量。對于定量分析，建議參照IPC-A-600標準，將毛刺高度控制在10μm以?xún)葹楹细瘛?/p>

4.如何優(yōu)化激光切割參數來(lái)減少毛刺？除了能量閾值，還需注意什么？

優(yōu)化參數時(shí)，首先通過(guò)實(shí)驗確定最佳能量閾值（如20-25J/cm2），然后調整切割速度（降低速度可改善切割徹底性）、聚焦位置（確保激光束聚焦于材料表面）和輔助氣體流量（幫助吹走熔融物）。此外，定期校準激光器輸出，并監控環(huán)境因素如溫度濕度。使用實(shí)驗設計（DOE）方法可系統優(yōu)化多參數，提高效率。

5.毛刺殘留是否可以通過(guò)后處理消除？有哪些常用方法？

是的，后處理能部分消除毛刺，但會(huì )增加成本和時(shí)間。常用方法包括：機械拋光或刷磨去除凸起；化學(xué)蝕刻使用酸性溶液溶解殘留物；等離子清洗可平滑邊緣。然而，這些方法可能引入二次損傷，如表面劃痕或材料損耗，因此最根本的解決方案是優(yōu)化激光切割參數，從源頭預防毛刺產(chǎn)生。

總結

PCB銅箔毛刺殘留是激光切割中常見(jiàn)的質(zhì)量問(wèn)題，主要源于能量閾值過(guò)低導致的邊緣微積凸起。通過(guò)深入分析成因，并實(shí)施參數優(yōu)化、設備維護和工藝監控，可有效減少缺陷。本文提供的實(shí)驗數據表明，將能量閾值控制在20-25J/cm2范圍內，能顯著(zhù)改善切割質(zhì)量。同時(shí)，FAQ部分解答了常見(jiàn)疑問(wèn)，助力實(shí)際操作。未來(lái)，隨著(zhù)智能激光技術(shù)的發(fā)展，實(shí)時(shí)自適應參數調整有望進(jìn)一步降低毛刺風(fēng)險，提升PCB制造水平?？傮w而言，注重細節和持續改進(jìn)是確保高質(zhì)量生產(chǎn)的關(guān)鍵。
