光纖激光焊接機焊縫質(zhì)量改進(jìn)項目復盤(pán)報告

項目名稱(chēng)：提升XX系列產(chǎn)品光纖激光焊接焊縫質(zhì)量與一致性項目

項目周期：2023年第三季度（7月1日-9月30日）

項目負責人：[您的姓名/部門(mén)]

參與部門(mén)：生產(chǎn)部、工藝工程部、質(zhì)量保證部、設備維護部

一、項目背景與目標

隨著(zhù)公司核心產(chǎn)品XX系列的市場(chǎng)需求激增，其關(guān)鍵部件——采用2kW光纖激光焊接機進(jìn)行焊接的鋁合金結構件——的焊縫質(zhì)量問(wèn)題日益凸顯。在項目啟動(dòng)前，主要存在以下問(wèn)題：

1.氣孔率高：平均氣孔率高達5%，遠超客戶(hù)標準（≤1.5%），導致產(chǎn)品氣密性測試不合格率上升。

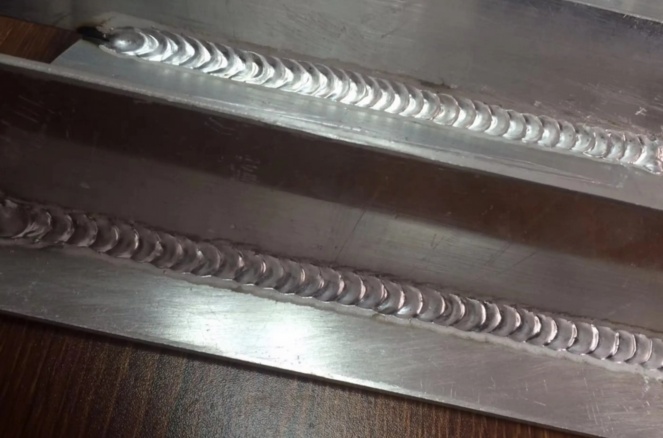

2.焊縫成型不穩定：出現咬邊、駝峰、塌陷等外觀(guān)缺陷，影響產(chǎn)品結構強度與美觀(guān)。

3.一致性差：不同操作班組、不同生產(chǎn)批次的產(chǎn)品質(zhì)量波動(dòng)大，過(guò)程能力指數Cpk長(cháng)期低于1.33。

為此，我們成立了專(zhuān)項改進(jìn)小組，旨在通過(guò)一個(gè)季度的系統化攻關(guān)，實(shí)現以下目標：

主要目標：將焊縫氣孔率從5%降低至1.0%以下。

次要目標：消除主要外觀(guān)缺陷，使焊縫一次交檢合格率從85%提升至98%以上。

過(guò)程目標：建立標準化的焊接參數庫與作業(yè)指導書(shū)，確保過(guò)程能力Cpk≥1.67。

二、問(wèn)題根本原因分析

項目組采用“人、機、料、法、環(huán)、測”六大維度，結合魚(yú)骨圖與5-Why分析法，對焊縫質(zhì)量問(wèn)題進(jìn)行了深入剖析，鎖定以下根本原因：

1.材料（料）：

母材清潔度不足：鋁合金板材在焊接前僅進(jìn)行簡(jiǎn)單擦拭，表面殘留的油污、氧化膜是產(chǎn)生氫氣孔的主要來(lái)源。

保護氣體純度與流量不當：使用的氬氣純度僅為99.9%，且流量計不準，導致保護效果不穩定，焊縫易氧化。

2.方法（法）：

參數庫陳舊單一：現有焊接參數（功率、速度、離焦量等）是基于早期產(chǎn)品開(kāi)發(fā)，未針對當前材料厚度和接頭形式進(jìn)行優(yōu)化，能量輸入不匹配。

坡口設計不合理：原有I型坡口對裝配間隙要求極高，微小的錯位就會(huì )導致未焊透或成型不良。

3.設備（機）：

激光頭鏡片污染：鏡片清潔周期過(guò)長(cháng)，導致激光能量傳輸損耗和焦點(diǎn)漂移。

夾具定位精度下降：長(cháng)期使用后，氣動(dòng)夾具出現磨損，工件夾持不穩固，在焊接過(guò)程中產(chǎn)生輕微晃動(dòng)。

4.環(huán)境與測量（環(huán)、測）：

車(chē)間空氣質(zhì)量：焊接區域存在輕微空氣流動(dòng)，影響保護氣場(chǎng)的穩定性。

檢測方法依賴(lài)目視：對氣孔的檢測主要依賴(lài)后期X光探傷，缺乏過(guò)程中的實(shí)時(shí)監控與預警。

三、實(shí)施改進(jìn)措施

針對上述根本原因，我們制定并執行了以下改進(jìn)措施：

1.材料端升級：

引入超聲波清洗機與不銹鋼絲輪刷，對焊前工件進(jìn)行標準化清洗與機械清理，確保表面無(wú)油無(wú)氧化層。

將保護氣體升級為99.999%的高純氬，并更換所有老舊流量計，將氣體流量標準化并設置上下限報警。

2.工藝參數優(yōu)化（DOE實(shí)驗設計）：

采用田口方法，以激光功率、焊接速度、離焦量作為關(guān)鍵因子，以氣孔率和焊縫熔深作為輸出響應，進(jìn)行了3因素3水平的DOE實(shí)驗。

通過(guò)數據分析，找到了最優(yōu)參數組合，并建立了針對不同材料厚度的“黃金參數庫”。

3.設備與工裝維護升級：

制定并嚴格執行激光頭鏡片“每班次檢查，每日清潔”的維護規程。

對關(guān)鍵定位夾具進(jìn)行改造，增加精定位銷(xiāo)，并定期進(jìn)行精度校驗。

4.標準化與培訓：

編制了圖文并茂的《光纖激光焊接標準化作業(yè)指導書(shū)》，明確了從物料準備、設備調試到焊接操作的全流程規范。

對所有焊接操作工及質(zhì)檢員進(jìn)行專(zhuān)項培訓與考核，確保標準得以有效執行。

四、項目成果與數據對比

經(jīng)過(guò)三個(gè)月的實(shí)施與數據跟蹤，項目取得了顯著(zhù)成效：

|指標|改進(jìn)前|改進(jìn)后|改善幅度|目標達成情況|

|:|::|::|::|::|

|平均氣孔率|5.0%|0.8%|降低84%|超額達成|

|一次交檢合格率|85%|98.5%|提升13.5個(gè)百分點(diǎn)|達成|

|過(guò)程能力指數Cpk|1.05|1.78|提升69%|超額達成|

|客戶(hù)投訴率（焊縫相關(guān)）|每月3-5起|0起|100%消除|達成|

此外，生產(chǎn)效率因返工率大幅降低而提升了約8%，生產(chǎn)成本（包括廢品、返工、氣體消耗）顯著(zhù)下降。

五、經(jīng)驗總結與未來(lái)展望

成功經(jīng)驗：

1.數據驅動(dòng)決策：采用DOE科學(xué)方法替代傳統的“試錯法”，快速準確地找到了最優(yōu)工藝窗口。

2.跨部門(mén)協(xié)作：生產(chǎn)、工藝、質(zhì)量、設備部門(mén)的緊密合作是項目成功的關(guān)鍵，打破了部門(mén)墻。

3.標準化與防錯：將優(yōu)秀實(shí)踐固化為標準文件和管理制度，并通過(guò)工裝改進(jìn)實(shí)現了物理防錯。

待改進(jìn)之處：

1.前期準備不足：項目初期對檢測設備的校準工作忽略，導致部分初期數據失真。

2.知識沉淀：項目過(guò)程中的經(jīng)驗教訓應更系統地進(jìn)行歸檔，便于后續新項目借鑒。

未來(lái)展望：

下一步，我們將把本次項目的成功經(jīng)驗推廣到其他產(chǎn)品線(xiàn)的激光焊接工序中。同時(shí)，計劃引入在線(xiàn)焊縫監測系統，通過(guò)實(shí)時(shí)采集等離子體光譜、熔池圖像等信號，實(shí)現焊接質(zhì)量的100%實(shí)時(shí)監控與智能預警，向“零缺陷”的智能制造目標邁進(jìn)。

FAQ（常見(jiàn)問(wèn)題解答）

Q1:為什么鋁合金激光焊接特別容易產(chǎn)生氣孔？

A1:鋁合金激光焊接產(chǎn)生氣孔的主要原因有兩個(gè)：一是氫孔，鋁合金表面的氧化膜（Al?O?）極易吸附環(huán)境中的水分，在高溫電弧下分解出氫氣，溶入熔池后冷卻來(lái)不及逸出而形成；二是工藝孔，由于激光焊接熔池凝固速度極快，若工藝參數不當（如能量輸入過(guò)高或過(guò)低），熔池中的氣體來(lái)不及上浮排出而被trapped在焊縫中。我們的改進(jìn)措施，如加強焊前清理和優(yōu)化參數，正是針對這兩個(gè)原因。

Q2:保護氣體的作用是什么？純度和流量如何影響焊縫質(zhì)量？

A2:保護氣體的核心作用是隔絕空氣，防止熔融的金屬與空氣中的氧氣、氮氣發(fā)生氧化和氮化反應，從而避免焊縫變脆、產(chǎn)生氧化物夾雜和外觀(guān)發(fā)黑。純度不足（如含有氧、水汽）的氣體會(huì )直接引入雜質(zhì)，破壞保護效果。流量過(guò)低無(wú)法有效驅散空氣，形成穩定的保護氣罩；流量過(guò)高則可能形成湍流，卷入空氣，同樣破壞保護效果，甚至對熔池產(chǎn)生冷卻作用。因此，選擇合適的純度并精確控制流量至關(guān)重要。

Q3:什么是DOE？它在本次項目中起到了什么作用？

A3:DOE（實(shí)驗設計）是一種科學(xué)安排實(shí)驗方案和數據分析的方法。在本項目中，我們面對多個(gè)影響焊縫質(zhì)量的參數（功率、速度、離焦量），如果逐個(gè)試驗，耗時(shí)極長(cháng)且難以找到交互作用。通過(guò)DOE，我們系統地安排了少量但具有代表性的實(shí)驗組合，然后通過(guò)數學(xué)模型分析出每個(gè)參數的主效應和交互效應，從而快速、精準地找到了能同時(shí)最小化氣孔率和保證熔深的最佳參數組合，大大提升了優(yōu)化效率。

Q4:項目成功后，如何確保質(zhì)量不會(huì )倒退？

A4:我們通過(guò)“標準化”和“制度化”來(lái)確保成果的可持續性：

標準化：將最優(yōu)參數固化到設備程序中，并編寫(xiě)了詳細的作業(yè)指導書(shū)。

培訓與認證：所有操作員必須通過(guò)理論和實(shí)操考核后持證上崗。

預防性維護：制定了設備（如激光器、鏡片、夾具）的定期檢查和保養計劃。

持續監控：質(zhì)量部按照控制計劃進(jìn)行抽檢，并監控過(guò)程能力指數Cpk的走勢，一旦發(fā)現異常立即啟動(dòng)糾正措施。

Q5:未來(lái)引入在線(xiàn)監測系統相比現在的事后檢測有什么優(yōu)勢？

A5:目前的X光探傷是“事后檢測”，缺陷產(chǎn)品已經(jīng)產(chǎn)生，造成了材料和工時(shí)的浪費。在線(xiàn)監測系統是“事中預防”，其優(yōu)勢在于：

實(shí)時(shí)性：在焊接過(guò)程中毫秒級地發(fā)現異常（如飛濺、駝峰、氣孔傾向）。

100%全檢：可以對每一個(gè)產(chǎn)品進(jìn)行監控，無(wú)遺漏。

追溯與預警：將質(zhì)量數據與產(chǎn)品一一綁定，實(shí)現精確追溯；當監測信號超出控制限時(shí)，系統可自動(dòng)報警甚至停機，防止批量性不良品的產(chǎn)生。

數據驅動(dòng)優(yōu)化：積累的大量過(guò)程數據可用于更深層次的工藝分析和持續優(yōu)化。
