光纖激光焊接機憑借其高能量密度、高效率、低熱影響區等優(yōu)勢，在精密制造、汽車(chē)、航空航天等領(lǐng)域廣泛應用。然而，在實(shí)際操作中，焊縫的美觀(guān)度直接影響產(chǎn)品質(zhì)量和客戶(hù)滿(mǎn)意度。美觀(guān)的焊縫不僅表面光滑、均勻，無(wú)裂紋、氣孔等缺陷，還能提升產(chǎn)品的整體質(zhì)感。

以下將從設備參數優(yōu)化、工藝控制、材料處理及操作技巧等方面，詳細探討提升光纖激光焊接機焊縫美觀(guān)度的實(shí)用方法。

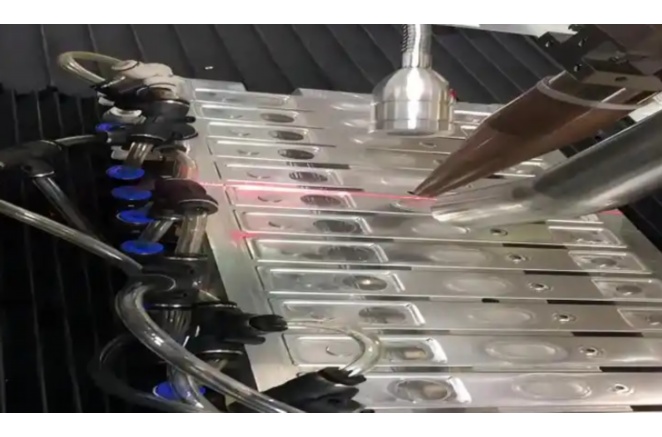

一、優(yōu)化激光參數設置

激光參數是影響焊縫美觀(guān)度的核心因素。合理調整功率、頻率、脈寬和速度等參數，可顯著(zhù)改善焊縫外觀(guān)。

1.功率與速度匹配：功率過(guò)高或焊接速度過(guò)快可能導致焊縫過(guò)燒、凹陷或飛濺；功率過(guò)低或速度過(guò)慢則易產(chǎn)生未焊透或表面粗糙。建議通過(guò)試驗確定最佳匹配值，例如在焊接薄板時(shí)，采用較低功率（如500-1000W）和較高速度（如5-10m/min），以確保焊縫均勻平滑。

2.脈沖頻率與脈寬：對于脈沖激光焊接，適當提高脈沖頻率（如50-200Hz）和調整脈寬（如0.5-5ms）可減少熱輸入，避免材料過(guò)熱，從而形成細密、連續的焊點(diǎn)，提升表面一致性。

3.焦點(diǎn)位置控制：焦點(diǎn)位置對焊縫成形至關(guān)重要。焦點(diǎn)過(guò)于偏向工件表面易導致飛濺，而偏離則可能造成焊接不牢。通常將焦點(diǎn)設置在工件表面或略低于表面，并通過(guò)實(shí)時(shí)監測系統調整，以保持穩定。

二、加強工藝控制與輔助措施

工藝細節決定了焊縫的最終質(zhì)量，需從氣體保護、夾具設計和焊接路徑等方面入手。

1.氣體保護優(yōu)化：使用高純度惰性氣體（如氬氣或氮氣）作為保護氣體，可有效防止氧化和污染。氣體流量宜控制在10-20L/min，噴嘴角度與距離需調整至覆蓋整個(gè)熔池區域，避免氣流紊亂導致焊縫發(fā)黑或氣孔。

2.夾具與裝夾精度：精密夾具確保工件對接緊密，減少間隙和錯位。對于異形工件，采用柔性?shī)A具或自適應系統，避免因振動(dòng)或位移造成焊縫不平整。同時(shí)，保持工件表面清潔，無(wú)油污、銹跡或水分，必要時(shí)進(jìn)行預處理如拋光或酸洗。

3.焊接路徑規劃：合理的焊接路徑可減少熱累積和變形。采用分段焊接或跳躍式路徑，避免連續長(cháng)焊縫引起的熱應力集中。對于復雜形狀，使用機器人或CNC系統實(shí)現多軸聯(lián)動(dòng)，確保焊槍運動(dòng)平穩，焊縫均勻。

三、材料與預處理管理

工件材料特性直接影響焊接效果，需根據材料類(lèi)型調整工藝。

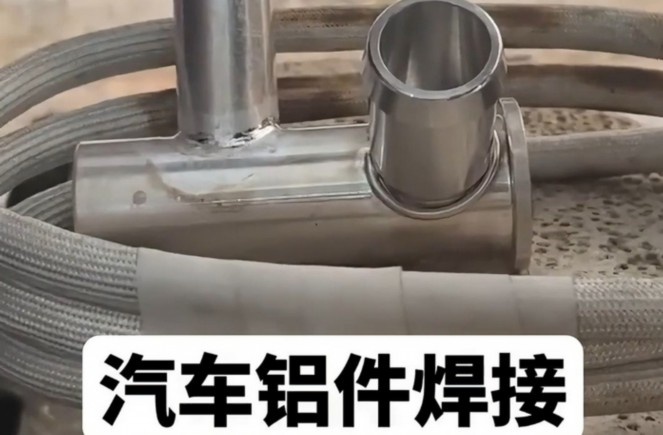

1.材料選擇與匹配：不同材料（如不銹鋼、鋁合金或鈦合金）的激光吸收率和熱導率各異。例如，鋁合金易產(chǎn)生氣孔，需采用高頻脈沖和雙光束技術(shù)；不銹鋼則需控制熱輸入以防止變色。必要時(shí)，使用填充材料以改善焊縫成形和機械性能。

2.表面預處理：工件表面粗糙度應控制在Ra≤1.6μm，可通過(guò)打磨或化學(xué)處理實(shí)現。對于高反射材料（如銅），預先涂覆吸收層（如石墨或專(zhuān)用涂料）可提升激光能量利用率，減少飛濺和缺陷。

四、操作與維護技巧

規范的操作和定期維護是保證焊縫美觀(guān)度的基礎。

1.操作員培訓：操作員需熟悉設備性能和工藝規范，掌握實(shí)時(shí)監控技能。例如，通過(guò)視覺(jué)系統或傳感器檢測熔池狀態(tài)，及時(shí)調整參數以應對異常。

2.設備維護：定期清潔光學(xué)鏡片（如聚焦鏡和反射鏡），防止污染導致能量損失；校準激光器和導光系統，確保光束質(zhì)量穩定。建議每工作200小時(shí)進(jìn)行一次全面檢查，包括冷卻系統和氣體管路。

3.環(huán)境控制：在無(wú)塵、恒溫恒濕環(huán)境中操作，避免粉塵和濕度影響焊接過(guò)程。安裝排煙系統，及時(shí)去除焊接煙塵，防止附著(zhù)于焊縫表面。

五、后續處理與檢驗

焊接后處理可進(jìn)一步提升美觀(guān)度，而嚴格檢驗則確保質(zhì)量達標。

1.后處理工藝：對于要求高的焊縫，進(jìn)行拋光、打磨或電解處理，以去除氧化層和微小不平整。例如，使用細砂紙或激光重熔技術(shù)，使表面光滑如鏡。

2.質(zhì)量檢驗：采用目視檢查、顯微鏡觀(guān)察或無(wú)損檢測（如X射線(xiàn)）評估焊縫。標準可參照ISO13919-1，確保無(wú)裂紋、氣孔和咬邊等缺陷。

總之，提升光纖激光焊接機焊縫美觀(guān)度需綜合設備、工藝、材料和操作等多方面因素。通過(guò)精細參數調整、嚴格工藝控制和持續優(yōu)化，可實(shí)現高質(zhì)量、美觀(guān)的焊縫，提升產(chǎn)品競爭力。隨著(zhù)智能化和自動(dòng)化發(fā)展，未來(lái)可結合AI實(shí)時(shí)調控，進(jìn)一步簡(jiǎn)化操作并提高一致性。

FAQ（常見(jiàn)問(wèn)題解答）

1.問(wèn)：為什么焊縫表面會(huì )出現氣孔和飛濺？如何避免？

答：氣孔和飛濺通常由參數不匹配、保護氣體不足或材料污染引起。避免方法包括：優(yōu)化激光功率和速度，確保氣體流量充足且穩定；清潔工件表面；使用脈沖模式減少熱輸入。對于高反射材料，可預涂吸收層。

2.問(wèn)：焊接薄板時(shí)易燒穿，該如何調整參數？

答：燒穿是因熱輸入過(guò)高。建議降低激光功率（如調整至300-800W），提高焊接速度，并采用脈沖模式。同時(shí)，焦點(diǎn)位置略高于工件表面，以減少能量密度。測試時(shí)從小參數開(kāi)始，逐步優(yōu)化。

3.問(wèn)：如何選擇保護氣體類(lèi)型和流量？

答：一般用氬氣或氮氣，氬氣更適合不銹鋼和鈦合金，氮氣用于碳鋼。流量根據焊縫寬度和速度設定，通常為10-20L/min。確保噴嘴對準熔池，并檢查氣體純度（≥99.99%）。

4.問(wèn)：焊縫顏色發(fā)黑或氧化，是什么原因？怎么解決？

答：發(fā)黑多因保護氣體覆蓋不足或流量過(guò)低，導致氧化。解決措施：增加氣體流量，檢查噴嘴是否堵塞；優(yōu)化焊接路徑，避免空氣卷入；后處理中可通過(guò)拋光恢復色澤。

5.問(wèn)：設備長(cháng)時(shí)間使用后焊縫質(zhì)量下降，可能是什么問(wèn)題？

答：這常由光學(xué)鏡片污染、激光器功率衰減或夾具松動(dòng)導致。應定期清潔鏡片，校準光束；檢查冷卻系統和電源穩定性；維護周期建議不超過(guò)200小時(shí)，必要時(shí)更換耗材。

以上內容共計約1500字，涵蓋了提升焊縫美觀(guān)度的關(guān)鍵技巧和常見(jiàn)問(wèn)題解答，希望對您的實(shí)際操作有所幫助。
