激光劃線機焦距漂移檢測與修正方案

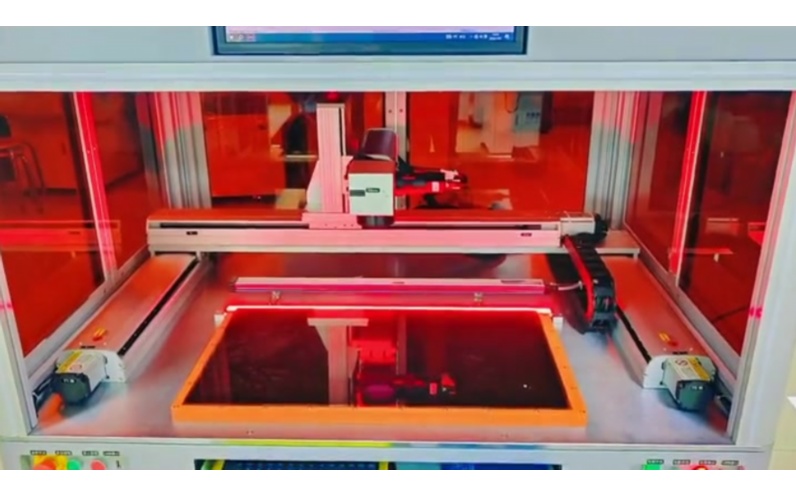

激光劃線機作為一種高精度工業設備，廣泛應用于電子制造、汽車工業、航空航天等領域，用于在材料表面進行精確的劃線、標記或切割。其工作原理基于激光束通過透鏡系統聚焦到工件表面，形成高能量密度的光斑，從而實現精準加工。焦距是激光劃線機的關鍵參數，它決定了激光束的聚焦點和能量分布。然而，在實際使用中，焦距可能因各種因素發生漂移，導致劃線精度下降、產品質量不合格，甚至設備損壞。焦距漂移是指激光焦點位置偏離原設定值，常見原因包括溫度變化、機械振動、光學元件老化、環境濕度影響以及長期使用導致的磨損。據行業統計，焦距漂移可能導致劃線誤差高達10%以上，嚴重影響生產效率和成本控制。因此，開發一套系統的焦距漂移檢測與修正方案至關重要。本方案旨在通過綜合方法，實現焦距漂移的實時監控和快速修正，確保激光劃線機長期穩定運行。

焦距漂移檢測方法

檢測焦距漂移是預防和解決精度問題的第一步。有效的檢測方法應結合實時監控和定期檢查，以覆蓋各種潛在風險。以下是幾種常用的檢測方法：

1.視覺檢測系統：通過集成高分辨率攝像頭或顯微鏡，實時觀察激光劃線過程。圖像處理軟件可以分析劃線的寬度、清晰度和位置偏差。例如，如果劃線邊緣模糊或寬度異常，可能表示焦距偏移。這種方法成本較低，適用于大多數工業環境，但需要定期校準攝像頭以確保準確性。

2.傳感器監測：使用激光測距傳感器或位移傳感器直接測量激光頭與工件之間的距離。這些傳感器可以提供高精度數據（例如，精度可達±0.1mm），并與預設焦距值進行比較。當檢測到偏差超過閾值（如±0.5mm）時，系統會(huì )發出警報。傳感器監測適用于自動化生產線，能夠實現連續監控，但需要定期維護以避免傳感器本身漂移。

3.軟件算法分析：在激光劃線機的控制軟件中嵌入監控模塊，記錄關鍵參數如激光功率、掃描速度和能量分布。通過機器學習或統計分析算法，檢測異常模式。例如，如果能量分布曲線出現偏移，可能暗示焦距變化。這種方法可以與其他檢測方式結合，提供預測性維護，但需要足夠的數據支持算法訓練。

4.定期手動檢查：制定維護計劃，例如每周或每月使用標準測試板進行校準。操作員通過目視或工具檢查劃線質量，并與標準樣本對比。這種方法簡單易行，但依賴于人工經驗，可能無法覆蓋實時變化。

綜合應用這些方法，可以構建一個多層次的檢測體系。例如，在高端激光劃線機中，視覺檢測和傳感器監測可以集成到同一系統中，實現數據融合，提高檢測可靠性。檢測頻率應根據設備使用強度和環境條件調整，例如在高溫或多塵環境中增加檢測次數。

焦距漂移修正方案

一旦檢測到焦距漂移，需及時采取修正措施，以恢復設備精度。修正方案應兼顧手動和自動方法，并根據設備類型和預算進行選擇。以下是幾種有效的修正策略：

1.手動調整：對于簡單或老舊型號的激光劃線機，操作員可以根據檢測結果手動調整透鏡位置。這通常涉及旋轉調節旋鈕或移動光學組件，使用校準工具（如千分尺）確保精度。手動調整成本低，但效率較低，且依賴操作員技能，可能引入人為誤差。建議在調整后立即進行測試劃線以驗證效果。

2.自動校準系統：在現代激光劃線機中，集成伺服電機和反饋控制回路可以實現自動修正。當傳感器或軟件檢測到漂移時，系統自動驅動電機調整透鏡或反射鏡位置，恢復預設焦距。例如，一些設備采用閉環控制系統，實時補償溫度引起的熱膨脹。自動修正精度高（可達±0.01mm）、響應快，但初期投資較大，需定期維護機械部件。

3.軟件參數補償：通過修改控制軟件中的參數，如激光功率、脈沖頻率或掃描速度，來間接補償焦距變化。例如，如果焦距偏移導致能量不足，可以臨時提高功率以維持劃線質量。這種方法無需物理調整，適用于輕微漂移，但可能影響設備壽命，需謹慎使用算法優化。

4.預防性維護與優化：除了修正，預防措施同樣重要。包括控制工作環境（如保持恒溫恒濕）、定期清潔光學元件（防止灰塵積累）、使用高質量部件（減少磨損），以及實施定期全面校準。此外，操作員培訓也至關重要，確保他們能識別早期漂移跡象。

修正方案的實施應基于風險評估：對于高精度應用，優先采用自動系統；對于一般用途，結合手動和軟件補償即可。修正后，需進行驗證測試，例如使用標準工件檢查劃線精度，并記錄數據用于后續分析。通過這種綜合方法，可以將焦距漂移的影響降至最低，延長設備壽命，提高生產效率。

FAQ問答

1.什么是激光劃線機的焦距漂移？

焦距漂移是指激光劃線機的聚焦點位置因外部因素（如溫度變化、機械振動或元件老化）而逐漸偏離原設定值的現象。這會(huì )導致劃線模糊、位置偏差或能量分布不均，嚴重影響加工精度。例如，在電子元件標記中，焦距漂移可能造成字符不清，影響產品可讀性。

2.如何檢測焦距漂移？

檢測方法包括視覺檢查（使用攝像頭觀察劃線質量）、傳感器監測（如激光測距儀測量實際距離）、軟件分析（監控能量參數）以及定期手動校準。推薦結合多種方法，例如在自動化系統中集成視覺和傳感器，以提高檢測準確性和實時性。

3.焦距漂移的常見原因是什么？

常見原因包括環境溫度波動引起熱膨脹、機械振動導致組件松動、光學透鏡污染或老化、濕度變化影響光路，以及長期使用造成的磨損。此外，操作不當或設備安裝不穩固也可能加速漂移。了解這些原因有助于針對性預防。

4.如何修正焦距漂移？

修正方法包括手動調整透鏡位置、啟用自動校準系統（如伺服電機驅動）、軟件參數補償（調整激光功率或速度），以及進行預防性維護（如清潔和更換部件）。選擇方法時需考慮設備類型和漂移程度，例如輕微漂移可用軟件補償，嚴重時需手動或自動調整。

5.如何預防焦距漂移？

預防措施包括保持穩定的工作環境（控制溫濕度）、定期維護（清潔光學元件和檢查機械結構）、使用高質量部件、實施操作員培訓，以及制定定期校準計劃。通過這些措施，可以減少漂移發生頻率，延長設備使用壽命，并確保生產質量穩定。

結論

激光劃線機的焦距漂移檢測與修正方案是確保高精度加工的核心環節。通過綜合應用視覺檢測、傳感器監控和軟件分析，可以及時識別漂移問題；而手動調整、自動校準和預防性維護則能有效恢復和維持焦距穩定性。本方案不僅提高了設備可靠性和生產效率，還降低了維護成本和產品廢品率。企業應將此方案納入日常管理流程，結合自身需求優化實施，以適應不斷變化的工業環境。最終，通過持續改進，激光劃線機可以在各種應用中發揮最大效能，推動制造業向智能化、高質量方向發展。
