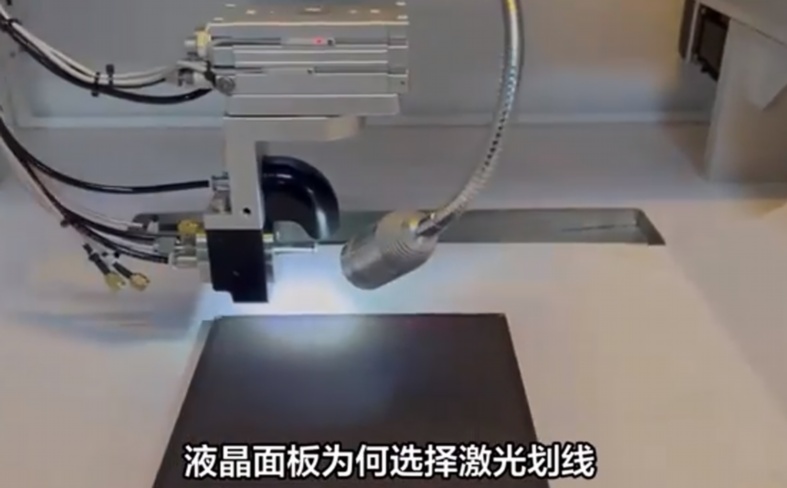

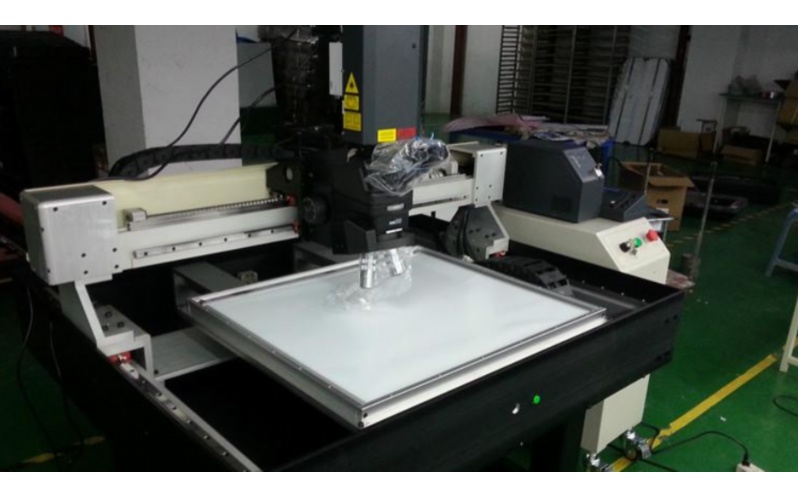

液晶劃線機是一種用于液晶顯示器（LCD）制造過程中的關鍵設備，主要用于在液晶面板上進行精確的劃線或切割操作，以確保顯示器的分辨率和性能。激光焦距調節是這一設備的核心維護環節，它直接影響劃線的精度、質量和效率。如果焦距不當，可能導致劃線不清晰、面板損壞或生產效率下降。因此，掌握正確的激光焦距調節流程至關重要。

本文將詳細解析液晶劃線機的激光焦距調節步驟，包括準備工作、具體操作和后續驗證，并提供相關注意事項。通過遵循本流程，操作人員可以確保設備處于最佳狀態，延長其使用壽命。

一、激光焦距調節的重要性

在液晶劃線機中，激光通過聚焦透鏡將能量集中在一點，實現對液晶面板的精確切割或劃線。焦距是指激光束聚焦到工件表面的距離，如果焦距不準確，激光能量可能分散，導致劃線寬度不均、深度不足或熱影響區擴大。這不僅會(huì )影響產品質量，還可能引發設備故障。例如，焦距過近可能燒毀面板，而過遠則可能導致切割不徹底。因此，定期調節激光焦距是確保生產一致性和安全性的關鍵。通常，建議在設備安裝、維護或更換部件后執行此流程，并根據生產環境的變化進行調整。

二、調節前的準備工作

在開始調節激光焦距之前，必須進行充分的準備工作，以確保操作安全和準確性。首先，關閉設備電源并斷開電源連接，防止意外啟動。檢查工作環境是否清潔、無塵，因為灰塵可能干擾激光路徑或透鏡功能。其次，準備必要的工具，如焦距測量?jì)x、校準板、螺絲刀和防護裝備（如護目鏡）。操作人員應接受過專業培訓，熟悉設備手冊和安全規程。接著，檢查激光頭和透鏡是否有損壞或污染，如有必要，先進行清潔。使用無塵布和專用清潔劑輕輕擦拭透鏡表面，避免劃傷。

最后，確認液晶劃線機處于水平狀態，并通過軟件界面初始化系統，確保所有參數歸零。這一步驟通常需要10-15分鐘，目的是為后續調節創(chuàng )造一個穩定基礎。

三、激光焦距調節的具體步驟

激光焦距調節流程可分為幾個關鍵步驟，操作人員需按順序執行，以確保精度。整個過程通常需要20-30分鐘，具體時間取決于設備型號和操作經驗。

1.步驟1：初始校準與參數設置

首先，打開設備電源并進入控制軟件界面。選擇“焦距調節”模式，輸入基本參數，如激光波長（通常為紅外或紫外范圍）、工作距離和材料類型。使用校準板（一種標準測試板）放置在工作臺上，作為參考面。通過軟件啟動低功率激光預覽，觀察激光斑點是否清晰。如果斑點模糊或偏移，說明初始焦距可能不準，需進行粗略調整。操作人員可以通過手動旋鈕或軟件微調，將激光頭移動到大致焦點位置。這一步的關鍵是避免直接使用高功率激光，以防損壞設備。

2.步驟2：精確焦距測量

使用焦距測量?jì)x或激光測距儀，精確測量激光頭與工件表面的距離。將測量?jì)x對準激光出口，記錄讀數，并與設備手冊中的標準值對比（例如，典型焦距范圍為10-50毫米，具體取決于設備）。如果偏差超過允許范圍（通?！?.1毫米），則需調節聚焦透鏡的位置。通過調節透鏡座上的螺絲或旋鈕，緩慢移動透鏡，同時觀察軟件上的實時反饋。許多現代液晶劃線機配備自動對焦功能，操作人員只需輸入目標值，系統會(huì )自動完成初步調節。但手動驗證仍不可少，以確保沒有機械誤差。

3.步驟3：焦點測試與優化

在調節后，進行實際劃線測試。選擇一小塊廢棄液晶面板作為試樣，設置激光功率為較低水平（例如，額定功率的30%），執行劃線操作。使用顯微鏡或放大鏡檢查劃線質量：理想的焦點應產生均勻、清晰的線條，無毛邊或燒焦痕跡。如果劃線不理想，重復步驟2進行微調。例如，如果劃線過寬，可能焦距太遠；如果過深，則可能太近。操作人員可以通過軟件記錄最佳參數，并保存為預設文件，便于日后調用。這一步驟可能需要多次迭代，以達到最優效果。

4.步驟4：驗證與記錄

完成調節后，進行最終驗證。使用高功率激光在標準面板上劃線，并測量劃線寬度、深度和一致性。如果結果符合生產標準（如寬度誤差小于5%），則調節成功。同時，檢查設備運行是否平穩，無異常噪音或振動。記錄所有調節參數、日期和操作人員信息，建立維護日志。這有助于跟蹤設備性能，并在未來出現問題時快速排查。

四、注意事項與常見問題預防

在調節過程中，安全始終是首位。始終佩戴護目鏡，避免激光直射眼睛。此外，定期檢查透鏡和激光頭的磨損情況，建議每3-6個月進行一次全面維護。如果環境溫度或濕度變化較大，需重新校準焦距，因為熱脹冷縮可能影響光學組件。常見問題包括焦距漂移或透鏡污染，這些問題可通過日常清潔和校準避免。最后，操作人員應遵循制造商指南，不要擅自修改硬件或軟件設置，以防void保修。

總之，液晶劃線機的激光焦距調節是一個精細且關鍵的過程，通過系統化的準備、調節和驗證，可以顯著提升生產質量和設備可靠性。本流程基于通用標準，實際操作中請參考具體設備手冊。下面，我們通過FAQ環節解答一些常見疑問。

FAQ問答

1.什么是激光焦距？為什么它在液晶劃線機中如此重要？

激光焦距是指激光束通過透鏡后聚焦到工件表面的精確距離。在液晶劃線機中，正確的焦距確保激光能量集中，實現清晰、均勻的劃線。如果焦距不準，可能導致劃線模糊、面板損壞或效率低下，直接影響液晶顯示器的質量和生產成本。

2.如何判斷激光焦距是否需要調節？

通常，當劃線出現不均勻、寬度變化或深度異常時，就需檢查焦距。此外，設備維護后、環境變化（如溫度波動）或更換部件時，也應進行調節。定期使用測試板進行預覽檢查，可以幫助早期發現問題。

3.調節焦距時常見的錯誤有哪些？如何避免？

常見錯誤包括使用過高功率激光測試、忽略環境清潔或過度調節透鏡。為避免這些，始終從低功率開始，保持工作區無塵，并遵循漸進式微調。如果不確定，參考設備手冊或尋求專業支持。

4.焦距調節后，如何測試其準確性？

通過在實際液晶面板上執行測試劃線，并使用顯微鏡測量劃線尺寸和一致性。如果劃線符合標準規格（如寬度誤差在允許范圍內），則焦距準確。許多設備還內置診斷工具，可提供實時反饋。

5.對于液晶劃線機的激光焦距，有哪些定期維護建議？

建議每3個月檢查一次焦距，并清潔透鏡和激光頭。記錄每次調節參數，以便追蹤變化。在高溫或高濕環境中，增加檢查頻率。同時，培訓操作人員熟悉基本故障排查，如發現異常及時報修。

通過以上流程和FAQ，希望您能更好地掌握液晶劃線機的激光焦距調節，提升操作效率與安全性。如果您有更多疑問，請咨詢設備供應商或專業技術人員。
