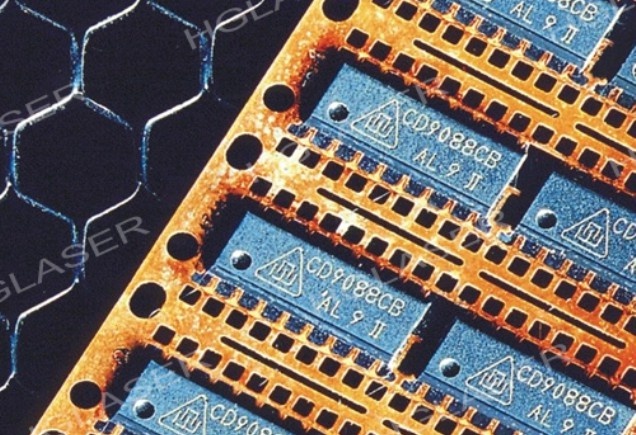

PCB在線激光鐳雕機工作流程詳解
PCB在線激光鐳雕機工作流程詳解
一、設備啟動與初始化
PCB在線激光鐳雕機的工作流程始于系統啟動與初始化階段：
1. 電源啟動：接通主電源，啟動控制系統
2. 自檢程序：設備自動進行硬件檢測，包括激光器、振鏡系統、冷卻裝置、運動平臺等關鍵部件
3. 軟件加載：導入鐳雕程序文件，初始化加工參數
4. 定位校準：完成相機定位系統的校準，確保視覺識別精度
5. 環境檢測：監測工作區域溫度、濕度等環境參數，確保符合加工要求
二、PCB板定位與識別
精確定位是保證鐳雕質量的關鍵環節：
1. 自動上板：通過傳送帶或機械手將PCB板送入加工區域
2. 視覺定位：
– 高分辨率工業相機捕捉PCB基準點(Mark點)
– 圖像處理系統計算PCB實際位置與理論位置的偏差
– 自動補償坐標偏移，確保雕刻位置精確
3. 板面檢測：識別PCB表面狀況，自動調整焦距和能量參數
三、激光鐳雕加工
核心加工階段按照預設程序執行：
1. 參數設置調用：
– 根據材料類型調用預設參數庫(金屬/非金屬、銅層厚度等)
– 自動調整激光功率(通常20W-50W)、頻率(20kHz-100kHz)、速度(100mm/s-2000mm/s)
2. 動態聚焦：
– Z軸自動調整保持最佳焦平面
– 實時補償PCB板翹曲變形帶來的高度變化
3. 精密雕刻：
– 振鏡系統控制激光束按矢量路徑運動
– 完成字符(文字/數字)、條形碼、二維碼、LOGO等內容的雕刻
– 典型雕刻深度10-50μm，線寬可達0.05mm
4. 實時監控：
– 功率傳感器監測激光輸出穩定性
– 紅外測溫監控加工區域溫度
– 出現異常自動暫停并報警
四、質量檢測與驗證
加工后立即進行質量確認：
1. 自動光學檢測(AOI)：
– 高倍率相機采集鐳雕區域圖像
– 對比設計文件驗證內容正確性
– 檢測字符清晰度、位置精度(誤差<±0.05mm) 2. 深度檢測：共焦傳感器測量雕刻深度一致性 3. 可讀性測試：OCR識別驗證字符機器可讀性 五、PCB板流轉與數據記錄 完成加工后的處理流程： 1. 自動下板：將加工完成的PCB板傳送至下一工序 2. 數據記錄： - 保存每塊板的加工參數、時間戳、操作員信息 - 生成完整的加工日志和質量報告 3. 設備維護： - 自動統計激光器工作時間 - 提示定期維護保養周期 六、異常處理機制 全流程的智能監控系統： 1. 實時報警：對偏移超限、能量異常、散熱不良等情況立即報警 2. 自動補償：對輕微偏差自動進行參數補償 3. 斷點續雕：意外中斷后可精確定位繼續加工 4. 防錯設計：通過條碼/RFID確保PCB板與加工文件匹配 技術特點 1. 高精度：重復定位精度可達±0.01mm 2. 高效率：典型加工速度0.5-2秒/板(視內容復雜度) 3. 非接觸：避免傳統機械雕刻的應力損傷 4. 靈活性：可隨時更改雕刻內容而不需更換模具 5. 環保性：無耗材、無化學污染 現代PCB激光鐳雕機通過上述系統化的工作流程，實現了高效、精準、可靠的自動化加工，滿足了電子產品對PCB標識日益提高的要求，成為智能制造環節中不可或缺的關鍵設備。
