PCB在線激光鐳雕機什么配置好

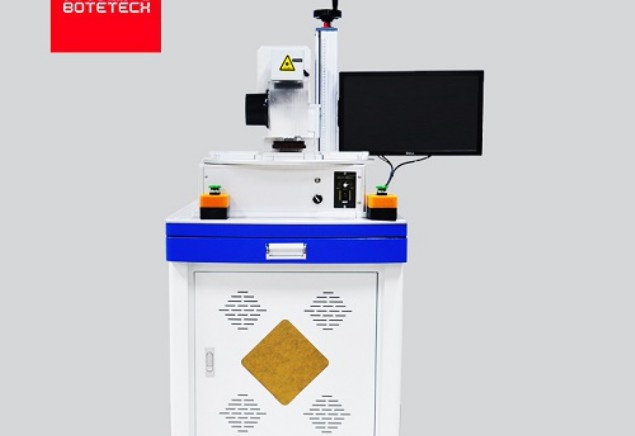

PCB在線激光鐳雕機最佳配置指南
一、核心配置要求
PCB在線激光鐳雕機的配置選擇直接影響生產效率和加工精度，以下是關鍵配置要素：
1. 激光源類型：
– 光纖激光器：推薦20W-30W脈沖光纖激光，波長1064nm，適合大多數PCB材料
– 紫外激光器：355nm波長，適合高精度柔性電路板加工
– CO2激光器：適合非金屬PCB基材標記
2. 精度系統：
– 定位精度：±0.01mm
– 重復定位精度：±0.005mm
– 最小線寬：0.02mm
– 最小字符高度：0.3mm
3. 運動控制系統：
– 高精度直線電機或伺服電機驅動
– 多軸聯動控制（至少X-Y-Z三軸）
– 閉環反饋系統
二、硬件配置詳解
1. 光學系統配置
– 振鏡系統：進口高速振鏡（如SCANLAB intelliSCAN系列）
– 場鏡：F-theta透鏡，根據加工幅面選擇合適焦距（常用163mm或254mm）
– CCD視覺定位：500萬像素以上，搭配專用圖像處理算法
– 紅光指示：輔助定位系統
2. 機械結構配置
– 機架：大理石或航空鋁材，保證熱穩定性
– 導軌：精密直線導軌（HIWIN或THK品牌）
– 工作臺：真空吸附平臺，帶自動調平功能
– 防護系統：全封閉設計，IP54防護等級
3. 輔助系統
– 除塵裝置：高效過濾系統（HEPA+活性炭）
– 冷卻系統：風冷或水冷（根據激光功率選擇）
– 安全防護：緊急停止、光柵防護、激光安全聯鎖
三、軟件系統配置
1. 控制軟件：
– 專業激光控制軟件（支持Gerber文件直接導入）
– 自動識別Mark點功能
– 批量處理功能
2. 視覺系統軟件：
– 高精度圖像識別算法
– 自動補償功能
– 多相機協同工作能力
3. 生產管理軟件：
– MES系統接口
– 生產數據追溯功能
– 設備狀態監控
四、選型建議
1. 大批量生產：
– 配置雙工位自動上下料系統
– 選擇30W光纖激光器
– 增加在線檢測模塊
2. 高精度加工：
– 選擇紫外激光系統
– 配置環境溫控系統
– 選用更高精度的振鏡系統
3. 多功能需求：
– 復合型激光系統（光纖+紫外）
– 可更換光學組件設計
– 模塊化結構便于升級
五、性?xún)r(jià)比優化方案
1. 國產優質替代：
– 國產光纖激光器（如銳科、創(chuàng )鑫）
– 國產高精度振鏡系統
– 自主開發控制軟件
2. 配置分級：
– 基礎型：滿足常規PCB標記需求
– 增強型：增加視覺定位和自動對焦
– 旗艦型：全自動生產線集成
3. 擴展性考慮：
– 預留功率升級空間
– 軟件可擴展接口
– 模塊化設計便于維護
六、維護與保養配置
1. 日常維護：
– 光學元件自動清潔裝置
– 導軌自動潤滑系統
– 智能故障診斷功能
2. 耗材管理：
– 激光器壽命監控
– 濾芯更換提醒
– 易損件庫存管理
選擇PCB在線激光鐳雕機時，應根據實際生產需求平衡性能和成本，同時考慮未來產線升級的可能性。建議先進行樣品測試，驗證設備實際加工效果再做出采購決策。
