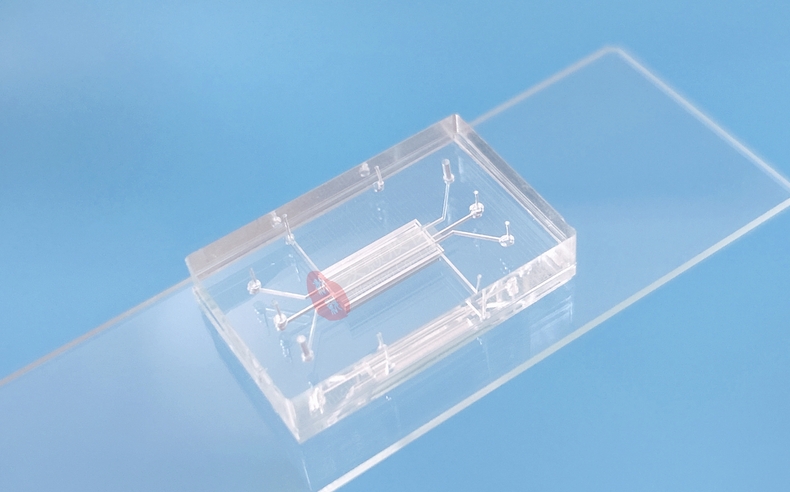

微流控芯片激光焊接工藝詳解

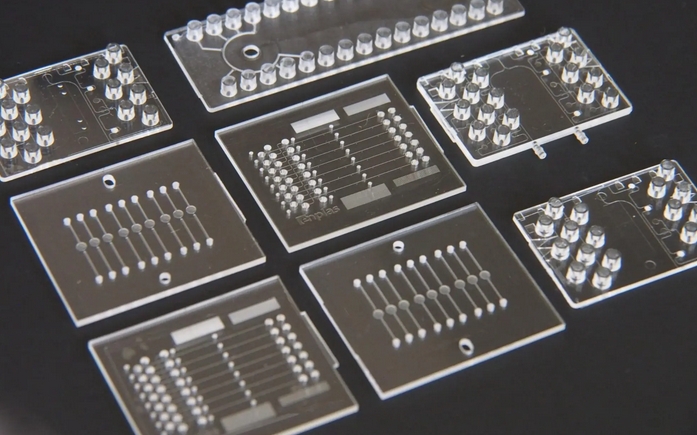

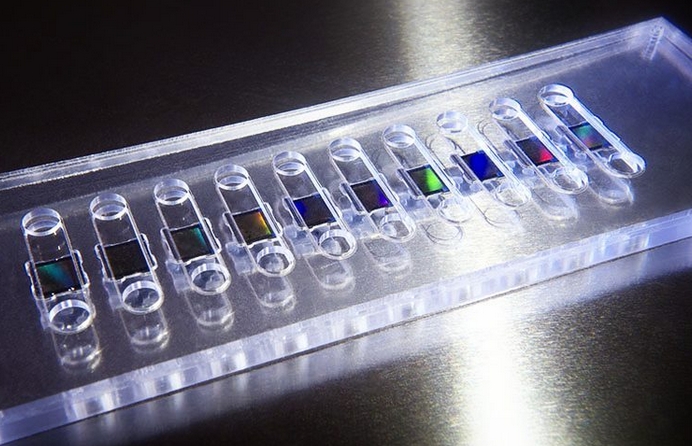

微流控芯片（Microfluidic Chip）廣泛應用于生物檢測、化學分析及醫療診斷，其結構通常由聚合物、玻璃或硅材料制成，并包含復雜的微米級流道。為了確保流道密封性和結構穩定性，封裝工藝至關重要。在多種封裝方法中，激光焊接因其精確、快速、低熱影響區等優勢，在工業生產和實驗室制造中逐漸成為主流方案。
一、工藝原理
激光焊接微流控芯片的基本原理是利用高能量激光束照射芯片界面材料，使局部區域快速升溫至熔點或軟化點，從而實現界面融合。當焊接完成后，材料迅速冷卻固化，形成密封接合面。
激光焊接常用兩種模式：
1. 透射式焊接（Transmission Laser Welding）：上層材料對激光透明，下層材料吸收激光并產生熱量，通過熱傳導實現界面熔融。
2. 吸收式焊接（Absorptive Laser Welding）：焊接表面直接吸收激光能量，適合于相同顏色或透明度較低的材料。
二、材料與適配性
在微流控芯片制造中，常見的材料有 PMMA（聚甲基丙烯酸甲酯）、COC（環烯烴共聚物）、PC（聚碳酸酯） 以及玻璃。不同材料對激光波長和功率的吸收特性差異較大，需要根據實際需求選擇合適的激光源。
| 材料類型 | 常用激光波長 (nm) | 激光透過率 (%) | 吸收系數 | 適配焊接方式 |
|---|---|---|---|---|
| PMMA | 1064 | 88 | 0.12 | 透射式 |
| COC | 808 / 940 | 92 | 0.08 | 透射式 |
| PC | 1064 | 86 | 0.15 | 吸收式 |
| 玻璃 | 1064 | <10 | 高 | 需涂吸收層 |
三、工藝參數與控制
激光焊接的關鍵在于控制能量輸入、焊接速度及焦點位置，這些因素直接影響焊縫質量和流道結構的完整性。
下表為某企業在 CO? 激光焊接 PMMA 微流控芯片時的實驗數據（樣品厚度 1.5 mm，焊接寬度 200 μm）：
| 激光功率 (W) | 焊接速度 (mm/s) | 焊縫抗拉強度 (MPa) | 焊縫氣密性（MPa） | 外觀缺陷率 (%) |
|---|---|---|---|---|
| 6 | 15 | 12.3 | 0.38 | 8 |
| 8 | 20 | 14.7 | 0.42 | 5 |
| 10 | 25 | 15.2 | 0.45 | 6 |
| 12 | 30 | 14.8 | 0.43 | 10 |
數據分析顯示：功率和速度的匹配是關鍵。當功率過高或速度過慢時，容易產生材料燒蝕、翹曲等缺陷；功率不足則導致焊縫強度下降、密封性不足。
四、優勢與局限
優勢：
1. 熱影響區小，不會(huì )破壞流道結構。
2. 可精確控制焊縫位置，適合復雜圖形。
3. 速度快，適合批量生產。
4. 無需添加膠粘劑，避免化學污染。
局限：
1. 對材料透光率要求高，透明-吸收配對限制材料組合。
2. 設備成本較高，前期投資大。
3. 工藝窗口窄，需要精確控制參數。
五、應用案例
某體外診斷試劑公司在生產一次性核酸檢測微流控芯片時，采用了 1064 nm 光纖激光器透射焊接 COC 芯片。通過優化功率（8 W）、速度（20 mm/s）和焦點位置，最終實現了 焊縫抗拉強度 14.8 MPa、氣密性 0.44 MPa，芯片在 200 次高低溫循環（-20℃ 至 85℃）后無漏液現象，成品良率達到 95%，生產效率較傳統熱壓法提升 37%。
六、未來趨勢
隨著微流控芯片向更高通量、更小尺寸發展，激光焊接技術也在不斷進化：
* 多波長復合激光：兼顧不同材料的吸收特性。
* 實時監測與反饋控制：通過紅外成像實時監控溫度分布，實現閉環控制。
* 超快激光（皮秒/飛秒）：減少熱影響區，提升焊接精度。
可以預見，未來激光焊接將繼續在微流控芯片封裝領域發揮重要作用，尤其是在醫療、環境監測和食品安全檢測等高要求行業。
