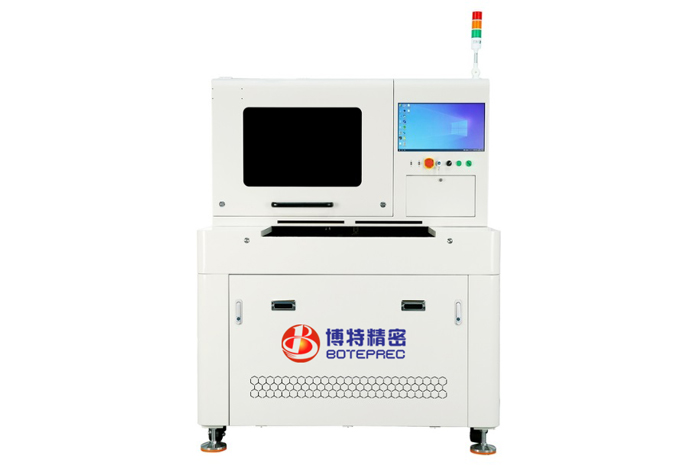

皮秒激光切割機參數配置方案
隨著5G、半導體、新能源等高精密行業的迅猛發展，傳統激光加工技術已無法滿足日益精細的微加工需求。皮秒激光切割機，憑借其“超快”、“超精”、“超冷”的加工特點，逐漸成為微電子、玻璃切割、柔性材料切割等行業的主流設備。
那么，一臺高性能皮秒激光切割機，其參數配置方案應如何選定？以下將從激光器類型、功率范圍、光束質量、切割平臺、冷卻系統、控制系統等方面進行深入剖析。
一、核心參數配置方案
1. 激光器類型：皮秒光纖 or 固體激光器
* 皮秒光纖激光器：體積小、穩定性高、壽命長，適用于金屬、陶瓷微結構加工。
* 皮秒固體激光器（Nd:YVO4）：能量集中，脈沖功率高，常用于玻璃、藍寶石等脆性材料的精密切割。
推薦波長：
* 常見波長為1064nm（紅外）、532nm（綠光）、355nm（紫外）。
* 紫外皮秒激光器適合透明材質切割，如玻璃、藍寶石、PET膜等。
2. 輸出功率與脈寬
* 脈寬范圍：1~10皮秒，越短越能實現“冷加工”效果。
* 脈沖頻率：?jiǎn)晤l到兆赫級（1Hz~1MHz），高頻可提高效率。
* 平均功率：5W、10W、20W、50W常見，依據材質與切割厚度選配。
3. 光束質量（M2值）
* 理想值為1~1.3，M2值越小，聚焦點越小，切縫更細、熱影響更低。
* 高光束質量的激光器適合微孔加工、精細劃線、曲線切割等高精應用。
4. 精密運動平臺
* XYZ三軸平臺：標配行程范圍X/Y（300mm~600mm）、Z軸自動對焦。
* 重復定位精度：≤±2μm，滿足微電子和芯片級工藝要求。
* 選配：可加裝雙頭同步切割平臺、多工位切換平臺、CCD定位系統。
5. 控制系統與軟件
* 控制方式：CNC+Galvo系統或CNC+直線驅動。
* 支持G代碼編程、自定義參數設置、路徑優化等功能。
* 軟件兼容AutoCAD、CorelDraw、Solidworks等圖紙格式，具備高自由度調參能力。
6. 冷卻系統
* 風冷：適合低功率（<10W）設備。
* 水冷（工業冷水機）：推薦配置于≥20W系統，保障激光器長時間運行穩定性。
7. 防護與安全設計
* 標配全封閉結構、激光防護玻璃、安全互鎖、防塵系統。
* 支持聯動抽風除塵，符合ISO工業潔凈標準。
8. 輔助功能（可選）
* 在線視覺定位系統（CCD）
* 自動上下料系統
* 激光能量監控模塊
* 在線加工監控模塊
二、典型配置參考（玻璃切割為例）
| 項目 | 配置參數示例 |
|---|---|
| 激光器 | 紫外皮秒激光器，波長355nm |
| 功率 | 20W |
| 脈寬 | <10ps |
| 頻率 | 100KHz~1MHz |
| 精度 | ±2μm |
| 切割厚度范圍 | 0.1mm~2mm |
| 平臺行程 | X/Y 500×500mm，Z軸自動對焦 |
| 控制系統 | 自主研發CNC+Galvo系統 |
| 冷卻方式 | 工業冷水機，恒溫控制 |
| 適用材料 | 石英玻璃、藍寶石、PET、FPC、陶瓷 |
三、配置選型建議
1. 若主要加工金屬（不銹鋼、鈦合金）：優選1064nm皮秒光纖激光器，聚焦點能量集中。
2. 若加工玻璃、藍寶石、透明材質：選配355nm紫外皮秒激光器，避免熱爆邊。
3. 若批量加工FPC、薄膜類柔性材質：高頻20W皮秒激光器+Galvo振鏡+CCD是主流搭配。
4. 對精度要求極高（<5μm）：必須配備高精定位平臺+動態聚焦系統。
常見高頻問題（FAQ）
Q1：皮秒激光機的價格與配置有什么關系？
A：價格與激光器類型、輸出功率、光學系統、控制系統密切相關。一臺5W光纖皮秒機起步價約20萬元；而高端20W紫外皮秒機價格可達60萬以上。建議根據加工材質和生產工藝選型，避免配置過?；虿蛔?。
Q2：一臺超快皮秒設備大概多少錢？
A：入門級國產皮秒激光機價格在15萬~30萬元；進口品牌或定制型設備如德國TRUMPF、美國Coherent等，價格通常在50萬~120萬元。其中355nm紫外波段的皮秒設備屬于高端產品線，價格最高。
Q3：紫外激光切割機與皮秒激光機有什么區別？?jì)r(jià)格表大概如何？
A：紫外激光切割機多數是納秒級，適合低精度冷加工；而皮秒激光具備極短脈寬，熱影響極低，適合超精細切割。兩者并非對立關系，而是應用場景不同。紫外激光機價格大致為10萬~30萬元，而紫外皮秒激光機則需40萬~80萬元不等。
總結來說，皮秒激光切割機在高精度、高質量加工領域具有顯著優勢，合理配置是保障性能與成本效率的關鍵。建議采購前明確應用需求，結合材質、精度與加工效率，選用適合的激光源與運動平臺，并重點關注冷卻系統和控制軟件的成熟度。
如需獲取完整選型手冊或打樣測試服務，建議聯系專業廠商如博特精密、鐳特激光等獲取實機對比方案。
