COB在線激光鐳雕機工作流程詳解
COB在線激光鐳雕機工作流程詳解

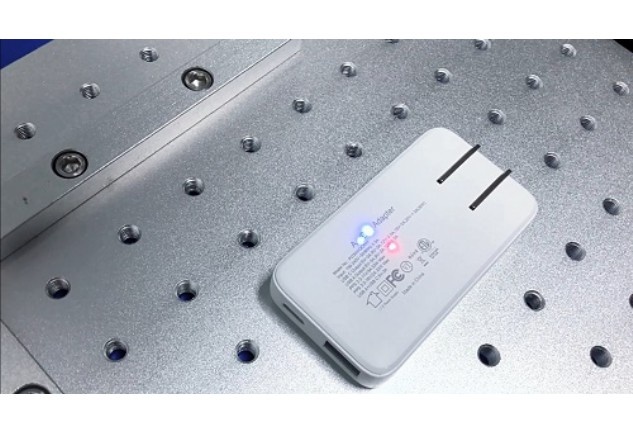

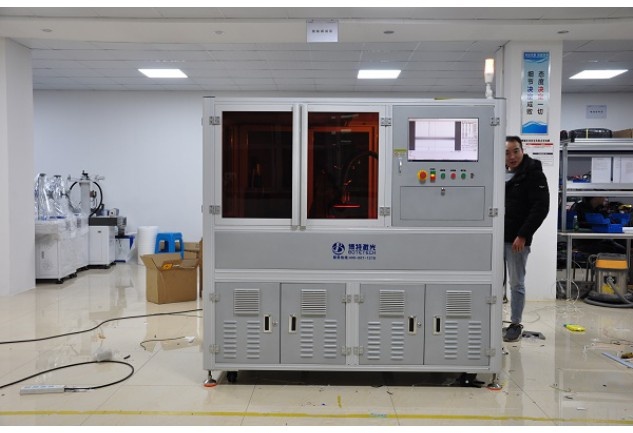

一、設備概述
COB（Chip-on-Board）在線激光鐳雕機是專為電子封裝行業設計的智能化加工設備，集成了精密光學系統、運動控制系統和在線檢測模塊，可在0.1秒內完成單個產品的精密鐳雕作業。該設備采用1064nm光纖激光器，光斑直徑可達20μm，特別適用于陶瓷基板、金屬鍍層等材料的永久性標記。
二、核心工作流程
1.預處理階段
（1）數據對接：通過MES系統接收生產訂單信息，自動載入包括產品型號、批次號、序列號等變量數據。采用SQL數據庫實時更新，支持二維碼/DMC數據矩陣解碼。
（2）參數預置：根據材料特性（如Al?O?陶瓷或FR-4基板）設定激光參數，典型參數組合為：功率15-30W，頻率20-100kHz，掃描速度500-2000mm/s。
2.自動上料
（1）傳送帶同步：配備伺服電機驅動的精密傳送裝置，定位精度±0.05mm，速度可調范圍0.2-5m/min。
（2）光電定位：采用CCD視覺定位系統，搭配環形LED光源，500萬像素工業相機實現亞像素級定位，重復定位精度達±0.01mm。
3.激光鐳雕
（1）動態聚焦：使用f-theta透鏡配合振鏡系統，最大標刻范圍100×100mm，掃描速度最高可達7000mm/s。
（2）實時監控：集成功率檢測模塊，通過光電二極管實時監測激光輸出，波動范圍控制在±2%以?xún)取?/p>
（3）多圖層處理：支持分層鐳雕技術，針對多層材料（如阻焊層+銅箔）自動切換參數，深度控制精度±5μm。
4.在線檢測
（1）AOI檢測：采用線陣CMOS相機進行高速掃描，分辨率1280×1024，檢測速度≤0.5s/件。
（2）質量判定：基于機器視覺算法，對標記的對比度、清晰度、位置偏差進行量化評估，NG判定標準可自定義設置。
（3）數據追溯：將檢測結果與產品信息綁定存儲，支持CSV/Excel格式輸出，滿足ISO9001追溯要求。
5.分揀下料
（1）氣動分揀：配置三軸氣動機械手，分揀速度可達120件/分鐘，兼容載具尺寸200×150mm至400×300mm。
（2）異常處理：通過工業PLC控制報警裝置，對連續3件不良品自動觸發停機信號，并推送報警信息至中控系統。
三、關鍵技術指標
-標刻精度：±25μm@100mm
-字符高度：0.2-5mm可調
-線寬控制：0.02-0.5mm
-日產能：≥20,000件（單班8小時）
-電源要求：380V/3相/50Hz，整機功耗≤3kW
四、工藝優勢
1.非接觸加工：避免傳統機械雕刻導致的基板微裂紋（缺陷率降低90%）
2.熱影響區控制：采用脈沖調制技術，熱影響區≤50μm
3.動態補償：配備溫度傳感器實時補償熱漂移，確保8小時連續工作精度穩定
4.多協議支持：兼容SECS/GEM、OPCUA等工業通信協議，實現智能工廠無縫對接
該設備通過模塊化設計實現快速換型，換型時間≤15分鐘，特別適合多品種、小批量的柔性化生產需求。其閉環控制系統可確保在±5℃環境溫度波動下維持加工穩定性，已廣泛應用于LED封裝、功率器件、射頻模塊等高端電子制造領域。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
激光鐳雕機使用教程
激光鐳雕機使用教程
以下是激光鐳雕機的使用教程，內容涵蓋基礎操作、安全須知及常見問題處理，共分為五個部分：
一、安全操作須知
1.防護裝備
操作前佩戴防護眼鏡，避免激光反射傷害眼睛；穿戴防塵口罩，防止雕刻產生的煙霧或碎屑吸入。
2.環境要求
確保工作區域通風良好，遠離易燃物品。鐳雕機需放置在平穩臺面，避免震動影響精度。
3.設備檢查
開機前檢查電源線、冷卻系統（如水冷機）是否正常，鏡片和導軌是否清潔無污漬。
二、基礎操作流程
1.開機與初始化
-接通電源，啟動鐳雕機及配套軟件（如EzCad、LaserCAD）。
-初始化設備，等待激光頭歸零定位完成。
2.材料固定與參數設置
-將待雕刻材料（金屬、塑料、木材等）平放在工作臺，用夾具固定。
-根據材料類型設置參數：
-功率：金屬建議20%-60%，非金屬（如亞克力）30%-80%
-速度：精細圖案需降低速度（如200-500mm/s），大面積雕刻可提速
-頻率：金屬材料適用高頻（20-80kHz），木材低頻（5-20kHz）
3.導入設計文件
-使用軟件導入矢量圖（DXF、AI格式）或位圖（BMP、JPG），調整尺寸和位置。
-通過軟件預覽功能確認雕刻范圍，避免超出材料邊界。
4.測試與正式雕刻
-空跑測試：關閉激光輸出，運行路徑檢查是否偏移。
-小樣測試：在材料邊緣進行局部雕刻，驗證效果后開始正式作業。
-全程監控：雕刻時觀察煙霧排放，必要時暫停清理殘渣。
三、常見問題處理
1.雕刻效果模糊
-原因：焦距不準或鏡片污染
-解決：重新校準焦距（使用對焦塊），用無水酒精清潔鏡片。
2.雕刻位置偏移
-原因：材料未固定或導軌松動
-解決：加固夾具，檢查導軌潤滑情況并添加專用潤滑油。
3.激光功率不足
-原因：激光管老化或電源故障
-解決：聯系售后檢測激光管壽命（通常壽命約8000-15000小時）。
四、維護與保養
1.日常清潔
-每日使用后清理工作臺碎屑，用棉簽清潔激光頭鏡片。
-每月檢查散熱風扇，避免積灰導致過熱。
2.定期維護
-每3個月更換冷卻水（水冷機型），清理導軌并補充潤滑脂。
-每半年校準光路，確保激光束與鏡片中心對齊。
五、注意事項
-禁止雕刻反光材料（如鏡面不銹鋼），防止激光反射引發火災。
-設備運行時勿打開防護罩，緊急情況立即按下急停按鈕。
-長時間停機需關閉主電源，并拔除插頭。
通過以上步驟，可安全高效地使用激光鐳雕機。不同品牌機型可能存在細節差異，建議結合設備說明書操作。若遇復雜故障，優先聯系專業技術人員處理。（字數：約800字）
點擊右側按鈕，了解更多激光打標機報價方案。
激光鐳雕機工作原理
激光鐳雕機工作原理
激光鐳雕機（LaserMarkingMachine）是一種利用高能量激光束對材料表面進行永久性標記的精密設備。其工作原理融合了光學、機械、電子與計算機控制技術，廣泛應用于工業制造、醫療器械、電子元件等領域。以下從核心組件、工作流程及材料作用機理三方面詳細解析其工作原理。
一、核心組件與功能
1.激光發生器
激光器是設備的核心，通過激發介質（如CO?氣體、光纖晶體或半導體）產生特定波長的激光。例如：
-光纖激光器（1064nm波長）：適用于金屬、塑料的深雕與高對比度標記。
-CO?激光器（10.6μm波長）：擅長非金屬材料（木材、玻璃、皮革）的表面處理。
-紫外激光器（355nm波長）：用于高精度微加工，如半導體晶圓標記。
2.光學控制系統
-擴束鏡：調整激光束直徑以匹配振鏡掃描范圍。
-振鏡系統：由高速電機驅動的反射鏡片，通過X/Y軸偏轉精確控制激光路徑，定位精度可達±0.001mm。
-場鏡：聚焦激光至工件表面，焦斑直徑通常為20-100μm，直接影響雕刻分辨率。
3.運動平臺與控制系統
CNC數控系統或伺服電機驅動三維移動平臺，實現復雜曲面雕刻。軟件將矢量圖形轉換為G代碼，同步調控激光功率（通常10-100W可調）、脈沖頻率（1-200kHz）與掃描速度（最高10m/s）。
二、工作流程解析
1.圖形處理與參數設定
用戶通過專用軟件（如EZCAD）導入設計圖，系統自動生成雕刻路徑。根據材料屬性設置功率（如不銹鋼需30W，ABS塑料僅需8W）、速度（金屬常為500mm/s，陶瓷需降至200mm/s）及脈沖重疊率（影響線條連續性）。
2.激光與材料相互作用
高能激光瞬間（納秒至飛秒級脈沖）使材料發生物理/化學變化：
-金屬：表層氧化生成有色氧化物（如黑色Fe?O?），或通過微熔形成凹凸紋理。
-塑料：選擇性碳化產生深色標記，或發泡形成淺色對比。
-玻璃/陶瓷：微裂紋結構引發光散射效應，呈現啞光標記。
3.實時閉環控制
傳感器監測焦點位置與溫度，動態調整Z軸高度（±0.1μm精度）防止離焦；部分機型配備CCD視覺定位，誤差補償精度達±5μm，確保批量加工一致性。
三、材料響應與工藝優化
1.波長匹配性
材料對激光吸收率隨波長變化顯著。例如：
-銅對1064nm激光吸收率僅5%，需綠光（532nm）或紫外激光提升至30%以上。
-聚碳酸酯在CO?激光下易碳化，改用紫外激光可實現無熱損傷冷加工。
2.能量密度調控
通過調節脈寬（ns/ps/fs級）控制熱影響區：飛秒激光可實現“冷加工”，避免材料熔融，適用于醫療支架等精密部件。
3.輔助氣體應用
氧氣助燃可增強金屬氧化顯色；氮氣惰性環境能抑制氧化，用于不銹鋼亮面標記。
四、應用場景與技術優勢
-電子行業：PCB板二維碼雕刻（最小0.2mm字符），芯片追溯標記。
-醫療器械：手術器械FDA標識，鈦合金植入體生物兼容性標記。
-汽車制造：VIN碼深度雕刻（≥0.1mm），耐高溫發動機部件標識。
相較于傳統機械雕刻，激光鐳雕具備非接觸式加工（零工具磨損）、亞微米級精度及環保無耗材等優勢，但需根據材料特性定制參數方案以實現最佳效果。
結語
激光鐳雕技術通過精準的能量控制與高速掃描，在微觀尺度重構材料表面特性，其核心在于光學系統與材料科學的深度協同。隨著超快激光與AI參數優化算法的發展，該技術正朝著更高效率、更廣材料適應性方向持續進化。
點擊右側按鈕，了解更多激光打標機報價方案。
激光鐳雕設備
激光鐳雕設備
激光鐳雕設備：技術原理、應用與發展趨勢
一、激光鐳雕設備概述
激光鐳雕（LaserMarking）是一種通過高能量激光束在材料表面進行精準刻蝕或改性的非接觸式加工技術。其核心原理是利用激光束與材料相互作用產生的熱效應或光化學反應，實現文字、圖案、二維碼等信息的永久性標記。相比傳統機械雕刻、油墨印刷等方式，激光鐳雕具有無耗材、精度高、環保性強等顯著優勢，現已成為工業制造、電子通信、醫療器械等領域的核心加工設備。
二、技術原理與設備組成
1.激光發生器：
作為設備核心，常見類型包括：
-光纖激光器（波長1064nm）：適用于金屬（不銹鋼、鋁合金等）及部分塑料的高對比度標記。
-CO?激光器（波長10.6μm）：擅長非金屬材料（木材、玻璃、陶瓷、皮革）的雕刻。
-紫外激光器（波長355nm）：用于高精度微加工，如半導體、藍寶石等脆性材料。
2.控制系統與光學組件：
通過振鏡系統控制激光路徑，配合聚焦鏡實現微米級精度；軟件支持AutoCAD、CorelDRAW等格式導入，支持動態打標和自動化流水線集成。
3.冷卻系統：
水冷或風冷裝置確保激光器穩定運行，避免過熱導致的功率衰減。
三、應用領域與典型案例
1.工業制造：
-汽車零部件：VIN碼、發動機編號的防篡改標記。
-電子產品：手機內部元件追溯碼、電路板序列號。
-工具模具：硬度標識、品牌LOGO雕刻。
2.醫療行業：
-手術器械唯一標識（UDI），符合FDA追溯要求。
-植入物表面微結構處理，提升生物相容性。
3.消費品與包裝：
-食品包裝生產日期激光噴碼，無化學污染風險。
-奢侈品防偽鐳射標簽，如珠寶、手表編碼。
4.新興領域：
-新能源電池極耳二維碼追溯。
-光伏硅片隱裂標記與分選。
四、核心優勢與選型要點
1.技術優勢：
-精度：分辨率可達0.001mm，最小線寬<10μm。 -速度：高速振鏡系統支持3000mm/s移動速度。 -適應性：支持曲面、異形件標記，通過3D動態聚焦實現。 2.選型關鍵參數： -材料類型（金屬/非金屬/復合材料） -標記深度需求（淺層氧化或深度雕刻） -生產節拍要求（如每分鐘標記數量） -環境因素（是否需要防塵、防爆設計） 五、維護與升級策略 1.日常維護： -定期清潔光學鏡片（使用無水乙醇與無塵布）。 -檢查冷卻液純度與循環系統，防止水垢堵塞。 -校準振鏡偏移，確保定位精度。 2.技術升級方向： -集成AI視覺系統，實現自動對焦與瑕疵檢測。 -開發多波長復合激光頭，拓展材料適用范圍。 -結合工業物聯網（IIoT），實現設備狀態遠程監控。 六、行業發展趨勢 1.超快激光技術： 飛秒激光器的普及使熱影響區（HAZ）趨近于零，推動精密醫療器械、OLED屏顯等高端領域應用。 2.綠色制造需求： 歐盟REACH法規等環保要求促使企業淘汰油墨印刷，轉向激光標識方案。 3.智能化集成： 與機器人、AGV協同作業，打造柔性化智能制造單元，例如汽車生產線上的在線鐳雕工作站。 結語 隨著"工業4.0"與個性化定制需求的爆發，激光鐳雕設備正朝著更高精度、更快速度、更強智能的方向演進。未來，納米級激光加工、量子點標記等技術的突破將進一步拓展其應用邊界，成為高端制造不可或缺的核心裝備。企業在設備選型時需結合自身工藝需求，重點關注系統穩定性、擴展性及全生命周期成本，以最大化投資回報。
