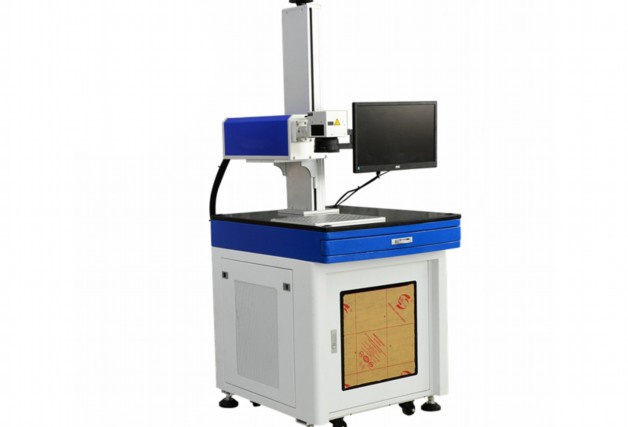

視覺定位激光打標機使用注意事項
以下是一篇關于視覺定位激光打標機使用注意事項的詳細指南，供參考：
視覺定位激光打標機使用注意事項

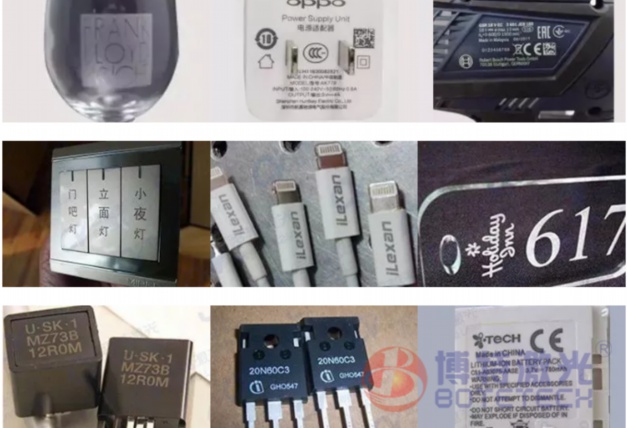

視覺定位激光打標機結合了高精度視覺識別與激光加工技術，廣泛應用于電子元件、精密器械、醫療器械等領域的標記與雕刻。為確保設備安全運行、延長使用壽命并保證加工質量，操作人員需嚴格遵守以下注意事項：
一、安全操作規范
1. 防護措施
– 設備運行時，禁止直接目視激光光束或反射光，需佩戴專用激光防護眼鏡。
– 操作區域需設置防護罩或隔離屏障，避免無關人員靠近。
– 設備周?chē)鷳獜堎N醒目的激光輻射警示標志，并配備緊急停止按鈕。
2. 設備啟動前檢查
– 確認電源電壓穩定（通常為220V±10%），接地線連接可靠，避免漏電或短路風險。
– 檢查激光器、振鏡系統、CCD攝像頭等核心部件是否固定完好，無松動或偏移。
– 確保工作臺面無雜物，避免激光誤射導致材料損壞或引發火災。
3. 材料適配性驗證
– 加工前需確認材料類型（如金屬、塑料、陶瓷等）與激光參數（功率、頻率、速度）匹配，避免因參數錯誤導致材料燒蝕或標記模糊。
– 對易燃材料（如亞克力、木材）需嚴格控制激光功率，必要時配備排煙系統。
二、設備維護與保養
1. 光學系統清潔
– 定期用無塵布和專用清潔劑擦拭聚焦鏡、振鏡等光學元件，避免灰塵或油污影響光路精度。
– 禁止用手直接觸摸鏡片表面，防止指紋污染導致激光散射。
2. 機械部件維護
– 每周檢查導軌、絲杠的潤滑情況，及時添加耐高溫潤滑脂，確保運動平穩。
– 校準視覺定位系統的標定參數，防止因機械振動導致定位偏差。
3. 散熱與防塵
– 保持設備散熱風扇和通風口暢通，定期清理內部積塵，避免激光器過熱引發故障。
– 在粉塵較多的工作環境中，建議加裝空氣過濾裝置。
三、環境與安裝要求
1. 溫濕度控制
– 設備工作環境溫度應保持在10℃~30℃，濕度≤70%，避免冷凝或靜電干擾。
– 避免將設備安裝在陽光直射或靠近熱源的區域。
2. 防震與水平校準
– 安裝時需使用水平儀調整設備底座，確保工作臺面處于水平狀態。
– 遠離大型振動源（如沖床、空壓機），防止高頻振動影響加工精度。
四、軟件與參數管理
1. 視覺系統操作
– 定期更新視覺定位軟件，確保圖像識別算法與硬件兼容。
– 校準CCD相機時需使用標準標定板，避免因鏡頭畸變導致定位誤差。
2. 參數備份與恢復
– 針對不同材料保存對應的激光參數配置文件，避免重復調試。
– 定期備份系統參數，防止數據丟失導致生產中斷。
五、故障處理與應急措施
1. 常見問題應對
– 標記不清晰：檢查焦距是否準確，或調整激光功率與打標速度。
– 定位偏差：重新標定視覺系統，檢查機械結構是否松動。
– 設備報警：立即按下急停按鈕，排查錯誤代碼提示的故障源（如散熱異常、光路遮擋等）。
2. 禁止自行拆卸
– 激光器、振鏡等精密部件需由專業技術人員維修，用戶不得擅自拆解。
六、人員培訓與資質管理
– 操作人員需通過設備供應商的專業培訓，熟悉設備原理及操作流程。
– 定期組織安全演練，掌握火災、漏電等突發情況的應急處理方法。
結語
視覺定位激光打標機的穩定運行依賴于規范操作與科學維護。通過嚴格執行上述注意事項，可最大限度降低故障率，提升加工效率與產品良率，同時保障人員與設備安全。
（全文約800字）
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
視覺打標機操作與保養規程
視覺打標機操作與保養規程
以下為《視覺打標機操作與保養規程》的完整內容，共約800字：
視覺打標機操作與保養規程
一、目的
規范視覺打標機的操作流程與日常維護，確保設備安全運行，延長使用壽命，提高加工精度與效率。
二、適用范圍
適用于本公司所有型號視覺打標機的操作、維護及管理人員。
三、操作規范
1. 操作前準備
– 環境檢查：確保工作區域溫度（10-35℃）、濕度（30-70% RH）符合要求，無粉塵、油污及強電磁干擾。
– 設備檢查：
– 確認電源（220V±10%）與氣源（0.5-0.8MPa）穩定；
– 檢查導軌、鏡頭、激光頭無積塵或損傷；
– 啟動軟件前驗證加密狗與授權狀態。
– 材料準備：確認工件尺寸、材質符合工藝要求，耗材（如聚焦鏡片、氣體）充足。
– 個人防護：操作員需佩戴護目鏡、防塵口罩及防靜電手套。
2. 操作流程
– 開機順序：
1. 開啟總電源開關；
2. 啟動控制軟件，完成系統自檢；
3. 開啟打標頭與視覺定位系統。
– 參數設置：
– 根據材料類型（金屬/塑料/陶瓷）設置激光功率（30%-100%）、頻率（20-80kHz）、速度（100-2000mm/s）；
– 調整焦距至工件表面±0.1mm范圍內。
– 校準與測試：
– 執行視覺定位系統標定，確保識別精度≤0.02mm；
– 試打標后通過顯微鏡或CCD檢測圖案清晰度、位置偏差。
– 正式作業：
– 批量加工時每30分鐘抽檢1件，記錄數據；
– 異常工件立即暫停并調整參數。
– 關機步驟：
1. 關閉激光輸出；
2. 退出控制軟件并切斷電源；
3. 清潔工作臺面與鏡頭。
四、保養與維護
1. 日常保養
– 每日使用無塵布清潔鏡頭、導軌及外殼；
– 檢查氣路接頭是否漏氣，過濾器排水；
– 記錄設備運行日志（溫度、異常報警代碼）。
2. 周期性維護
– 周保養：
– 潤滑X/Y軸導軌（使用專用鋰基脂）；
– 清潔散熱風扇濾網。
– 月保養：
– 校準光路與視覺對位系統；
– 檢查傳動皮帶松緊度。
– 年度保養：
– 更換激光器冷卻液；
– 委托廠家檢測光學鏡片衰減率，必要時更換。
五、安全注意事項
1. 未經培訓人員禁止操作設備；
2. 嚴禁在設備運行時打開防護罩；
3. 發現冒煙、異響等異常立即斷電并上報；
4. 維護前需斷開電源并靜置5分鐘釋放殘余電壓。
六、應急處理
– 打標不清：檢查焦距、鏡片污染、氣體純度；
– 設備異響：暫停使用并檢查導軌潤滑與電機狀態；
– 軟件故障：重啟系統后仍異常則聯系技術支援。
七、記錄與考核
1. 填寫《設備運行記錄表》《保養臺賬》；
2. 每月由設備部抽查執行情況，納入崗位績效考核。
八、附則
本規程自發布之日起執行，修訂需經技術總監審批。
編制部門：設備管理部
生效日期：XXXX年XX月XX日
字數統計：約810字
注：可根據具體設備型號補充技術參數與圖示。
點擊右側按鈕，了解更多激光打標機報價方案。
激光打標機如何調定位
激光打標機如何調定位
激光打標機的定位調整是確保加工精度和效率的關鍵步驟。以下是詳細的調定位流程及注意事項，適用于大多數光纖、CO2或紫外激光打標機型號：
一、調定位前的準備工作
1. 設備檢查
– 確認激光器、振鏡、場鏡等核心部件無物理?yè)p傷。
– 檢查設備供電電壓穩定（通常220V±10%），接地良好。
– 清潔工作臺面及夾具，避免異物干擾定位。
2. 材料固定
– 使用真空吸附臺、磁性?shī)A具或專用治具固定工件，確保加工過程中無位移。
– 平面材料需保證與工作臺平行，可通過水平儀校準。
二、機械定位調整步驟
1. 坐標系歸零
– 手動模式下將激光頭移動至工件預設原點位置。
– 在控制軟件中設置當前坐標為（0,0），確保機械坐標與軟件坐標同步。
2. 焦距校準
– 使用紅光定位功能（部分機型需手動開啟）投射參考光斑。
– 調整Z軸高度，使光斑直徑最?。ㄍǔ閳?chǎng)鏡焦距±0.5mm）。
– 復雜曲面工件建議采用自動對焦模塊或激光測距儀輔助。
3. 振鏡校正
– 通過軟件繪制標準十字線或網格圖案。
– 觀察實際打標線條是否平直，若出現畸變需進入振鏡校準模式調整X/Y軸鏡像參數。
三、軟件參數優化
1. 標定參數設置
– 輸入場鏡焦距（如F=160mm）、振鏡偏轉角度等硬件參數。
– 根據材料類型選擇對應激光功率、頻率和打標速度（參考材料參數表）。
2. 坐標偏移補償
– 批量加工時設置步進距離，需考慮材料裝夾間隙（建議留0.1-0.3mm余量）。
– 使用多點定位功能，在工件四角打標測試點，通過軟件自動計算偏移量。
3. 動態校正功能
– 高端機型可啟用實時Z軸補償或旋轉軸同步功能，適用于圓柱體、異形件加工。
四、驗證與微調
1. 基準測試
– 打標標準校驗圖案（如ISO圓形陣列），使用二次元測量?jì)x檢測尺寸誤差。
– 連續加工10個樣品，測量重復定位精度（應≤±0.02mm）。
2. 參數記錄
– 將驗證成功的參數保存為獨立配置文件，標注材料類型、厚度等信息。
五、常見問題解決方案
| 問題現象 | 可能原因 | 解決方法 |
|–|||
| 對焦模糊 | 場鏡污染/焦距偏差 | 清潔鏡片/重新校準Z軸 |
| 坐標偏移 | 夾具松動/參數未補償 | 加固夾具/設置偏移補償值 |
| 重復精度差 | 傳動系統磨損/電機失步 | 更換絲杠/檢查驅動器電流 |
| 邊緣畸變 | 振鏡非線性失真 | 執行振鏡線性校準 |
六、注意事項
1. 環境溫度應保持在15-30℃，避免熱脹冷縮影響定位精度。
2. 定期維護線性導軌、皮帶等運動部件，建議每500小時潤滑保養。
3. 加工高反材料（如鋁、銅）時需降低功率，防止激光反射損壞光學元件。
通過以上系統化調整流程，可確保激光打標機達到μm級定位精度。建議每季度使用激光干涉儀進行全行程精度檢測，并根據檢測結果進行參數優化。對于特殊材料或復雜工藝，可聯系設備廠商獲取定制化校準方案。
點擊右側按鈕，了解更多激光打標機報價方案。
視覺打標機說明書
視覺打標機說明書
以下為視覺打標機說明書精簡版（約800字）：
視覺打標機使用說明書
一、產品概述
視覺打標機是一款集光學識別、高精度定位與激光/氣動打標功能于一體的自動化設備，適用于金屬、塑料、玻璃等材料表面標識加工。通過工業相機自動捕捉工件位置，實現無需人工定位的快速打標，廣泛應用于電子元件、醫療器械、汽車零部件等行業。
二、技術參數
– 打標精度：±0.05mm
– 工作電壓：AC 220V±10%
– 激光功率：20W/30W/50W（可選）
– 視覺系統：500萬像素工業相機
– 兼容格式：DXF、PLT、BMP、AI
– 工作溫度：0-40℃
三、操作流程
1. 設備安裝
– 將設備置于平穩工作臺，連接電源與氣源（氣動機型）。
– 安裝打標軟件，通過USB/網口連接控制主機。
2. 開機準備
1. 開啟電源開關，啟動控制系統。
2. 打開軟件，選擇對應材料參數模板。
3. 放置標準校準板，執行「自動校準」功能。
3. 工件打標
1. 將工件放入定位治具或傳送帶。
2. 點擊「圖像采集」，相機自動識別工件位置。
3. 導入設計文件，調整打標內容位置與尺寸。
4. 啟動打標程序，完成作業后取出工件。
四、軟件操作指南
1. 文件導入：支持文本、序列號、二維碼、LOGO導入，可設置動態變量（如日期、流水號）。
2. 參數設置：
– 激光機型：調節功率（30%-100%）、頻率（20-80kHz）、打標速度（100-2000mm/s）
– 氣動機型：設置打標壓力（0.2-0.6MPa）、沖擊頻率
3. 視覺校正：使用「多點定位」功能應對不規則工件，支持ROI區域選擇。
五、維護與保養
| 項目 | 周期 | 操作說明 |
|-|||
| 鏡頭清潔 | 每日 | 用無塵布蘸無水酒精擦拭 |
| 導軌潤滑 | 每月 | 涂抹鋰基潤滑脂 |
| 濾網清理 | 每季度 | 拆下散熱濾網用氣槍除塵 |
| 光路校準 | 每年 | 聯系廠家專業維護 |
六、安全注意事項
1. 嚴禁在設備運行時觸碰運動部件。
2. 激光機型需佩戴防護眼鏡，避免直視光束。
3. 設備接地電阻須≤4Ω，雷雨天氣建議斷電。
4. 異常情況處理：
– 打標模糊：檢查焦距/氣壓，清潔透鏡
– 定位偏移：重新校準相機或更換定位治具
– 設備死機：長按急停按鈕5秒后重啟
七、故障代碼速查
– E01：通信中斷 → 檢查USB/網線連接
– E12：溫度過高 → 清潔散熱風扇
– E25：激光器異常 → 關閉電源等待10分鐘重啟
技術支持：400-XXX-XXXX
保修政策：整機1年，激光源2年（需定期保養）
請掃描機身二維碼獲取電子版操作視頻及最新軟件驅動
（全文約780字，可根據需求擴展細節）
